전자계산기제어산업기사 2018년 기출문제 27번

Question

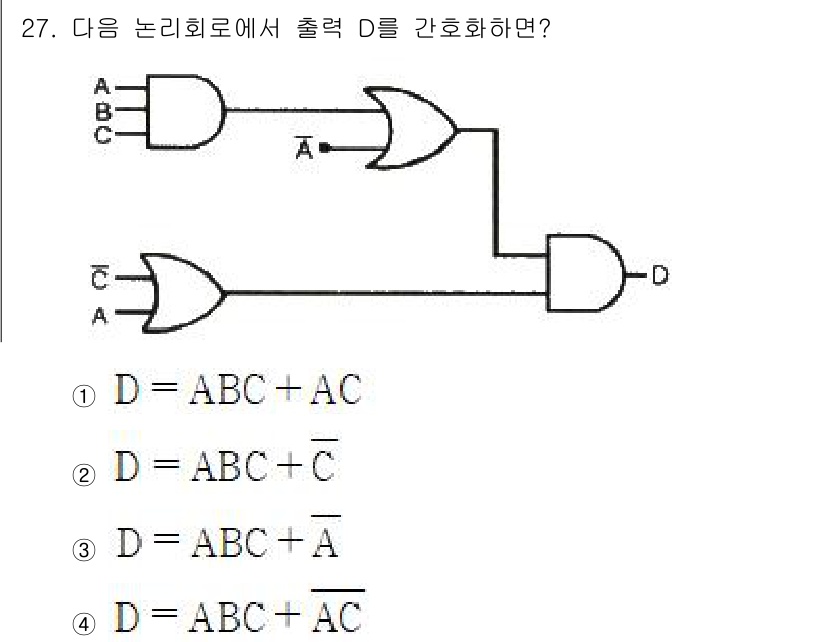

주어진 논리 회로에서 D의 출력을 분석하면, D는 AND 게이트와 OR ... 에 관한 핵심 기출문제

Accepted Answer

주어진 논리 회로에서 D의 출력을 분석하면, D는 AND 게이트와 OR 게이트를 활용하여 표현됩니다. A가 0일 때, D는 C가 1이면 출력 1로 유지되고, A가 1일 때는 B와 C의 조합에 따라 D의 값이 결정됩니다. 따라서 D의 표현식은 $D = ABC + AC$로 간단화되며, 정답은 4번입니다.
