전자계산기제어산업기사 2019년 기출문제 40번

Question

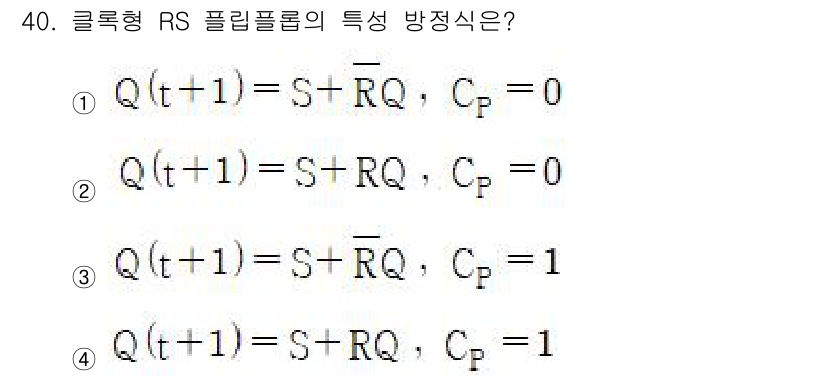

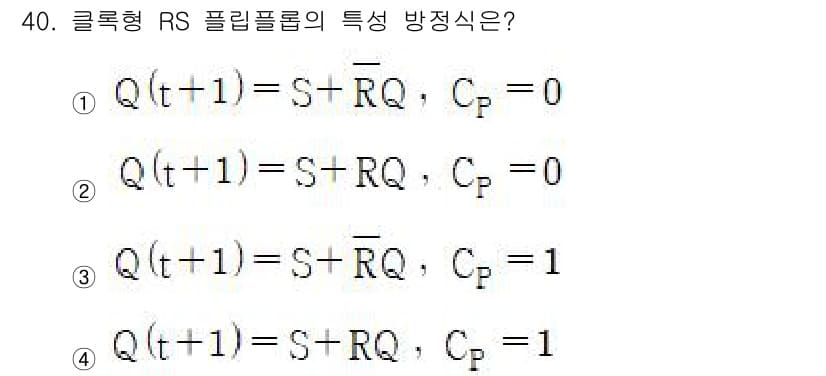

클록형 RS 플립플롭에서, Q(t+1) = S + RQ, CP가 1일 때... 에 관한 핵심 기출문제

Accepted Answer

정답은 3번입니다. 클록형 RS 플립플롭에서, Q(t+1) = S + RQ, CP가 1일 때 다음 상태 Q(t+1)는 이전 상태 Q(t)와 S, R의 조합에 의해 결정됩니다. 이때, S와 R이 모두 0일 경우 이전 상태를 유지하게 됩니다.
