전자기능장 2015년 기출문제 4번

Question

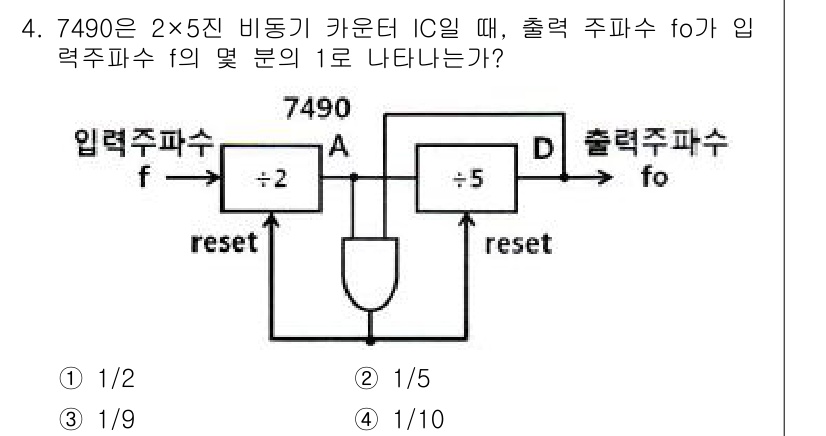

주어진 문제에서 7490 카운터 IC는 2×5 비동기 카운터로 동작합니다... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 7490 카운터 IC는 2×5 비동기 카운터로 동작합니다. 이 카운터의 출력 주파수는 입력 주파수의 1/10로 나눠지므로, 출력 주파수 $ f_0 $는 다음과 같이 표현할 수 있습니다: $ f_0 = \frac{f}{10} $. 따라서 입력 주파수 $ f $에 대해 출력 주파수는 1/10로 감소하게 됩니다. 이로 인해 정답은 3번입니다.
