전자기능장 2015년 기출문제 53번

Question

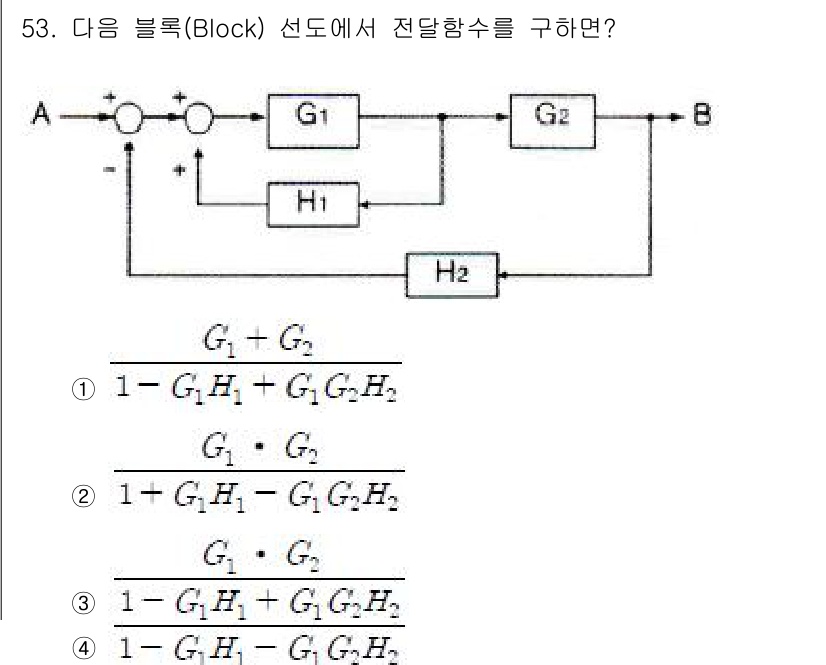

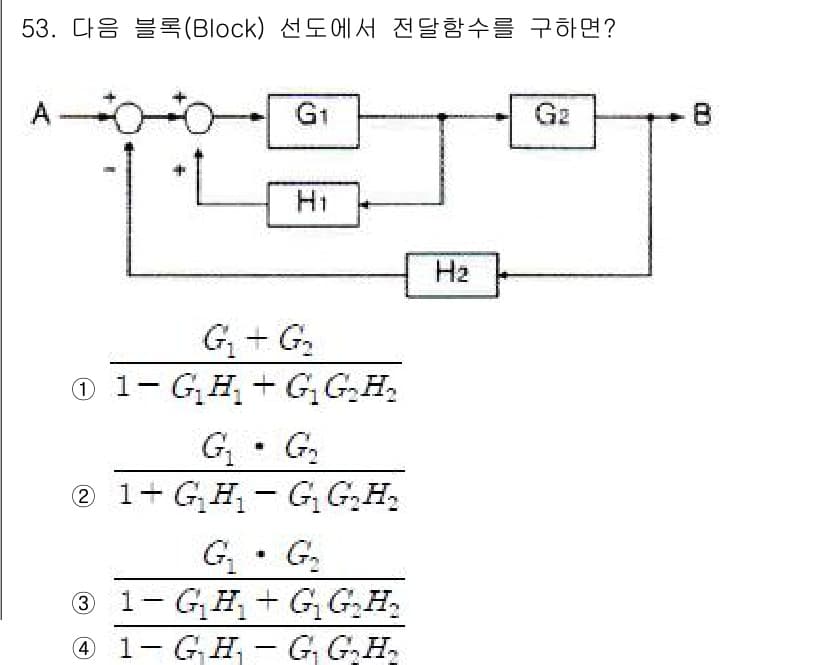

전달함수를 구하기 위해 주어진 블록 다이어그램을 분석해야 합니다. G1과... 에 관한 핵심 기출문제

Accepted Answer

전달함수를 구하기 위해 주어진 블록 다이어그램을 분석해야 합니다. G1과 G2의 직렬 연결은 곱셈으로 표현되고, H1과 H2의 피드백은 분수 형태로 나타납니다. 따라서 최종 전달함수는 $ \frac{G_1G_2}{1 + G_1H_1 + G_2H_2} $의 형태로 정리되며, 주어진 보기 중에서 3번이 올바른 표현입니다.
