전자기능장 2016년 기출문제 13번

Question

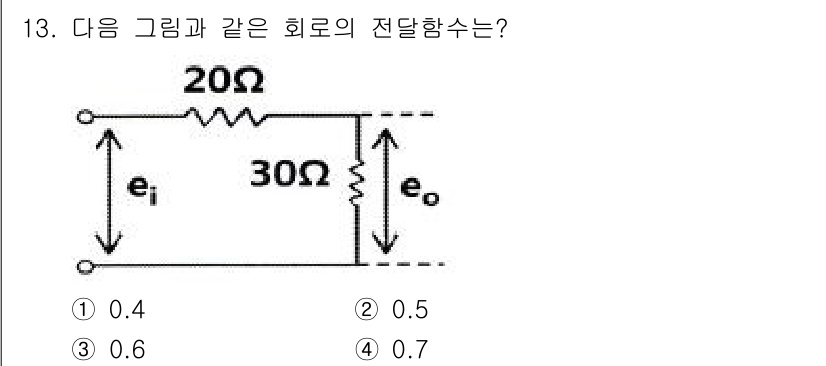

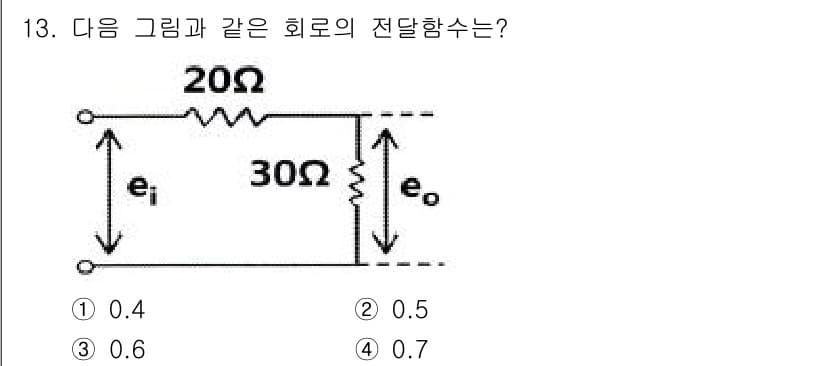

주어진 회로에서 두 개의 저항이 직렬로 연결되어 있어 전체 저항 \( R... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 두 개의 저항이 직렬로 연결되어 있어 전체 저항 $ R_{total} = 20 \Omega + 30 \Omega = 50 \Omega $입니다. 전압 강하에 따른 전류는 $ I = \frac{e_i}{R_{total}} $로 계산되며, 각 저항의 전압 강하는 비례적으로 나눠집니다. 이를 통해 $ e_o = I \cdot 30 \Omega $ 계산하여 0.6V를 얻습니다. 따라서 정답은 ③입니다.
