전자기능장 2017년 기출문제 6번

Question

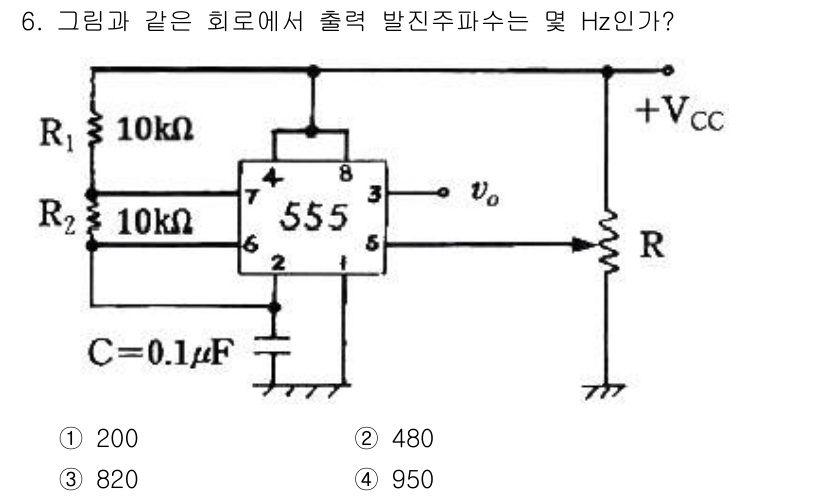

주어진 회로는 555 타이머를 사용한 아날로그 파형 발생 회로입니다. 출... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 555 타이머를 사용한 아날로그 파형 발생 회로입니다. 출력 주파수 $ f $는 다음의 공식으로 계산됩니다:

$$
f = \frac{1.44}{(R_1 + 2R_2) \cdot C}
$$

여기서 $ R_1 = 10k\Omega $, $ R_2 = 10k\Omega $, $ C = 0.1\mu F $를 대입하면 주파수가 480Hz로 계산됩니다. 따라서 정답은 2번입니다.
