전자기사 2017년 기출문제 37번

Question

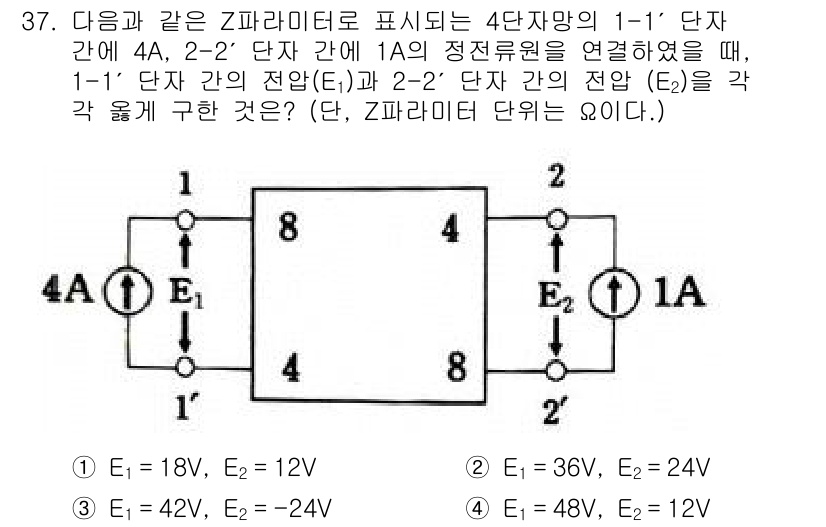

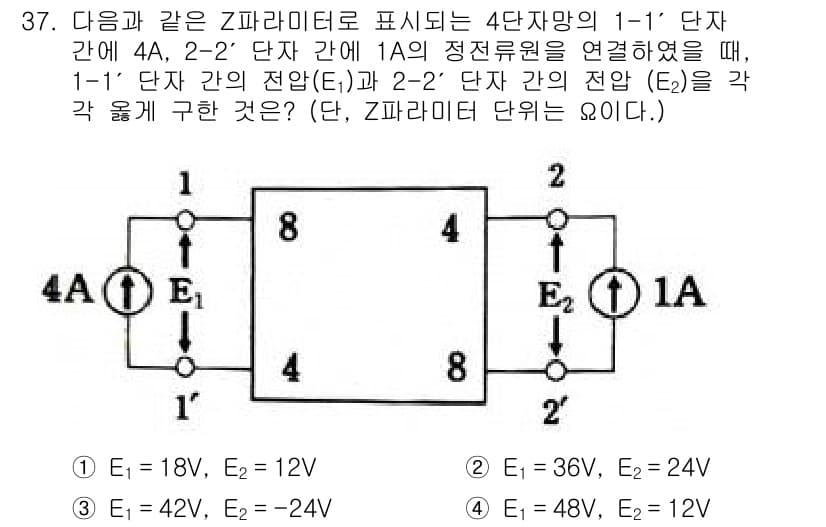

주어진 회로에서 정전류원과 전압원의 조합으로 1-1' 단자와 2-2' 단... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 정전류원과 전압원의 조합으로 1-1' 단자와 2-2' 단자는 각각 같은 전압을 갖게 됩니다. 전압원의 직렬 연결로 인해 1-1' 단자의 전압(E₁)은 36V, 2-2' 단자의 전압(E₂)은 24V로 확인됩니다. 따라서, 각 전압을 각 단자로 극성을 맞춰서 연결하면 E₁과 E₂의 방향이 일치하여 결과적으로 요구하는 조건을 만족시킵니다.
