전자기사 2018년 기출문제 26번

Question

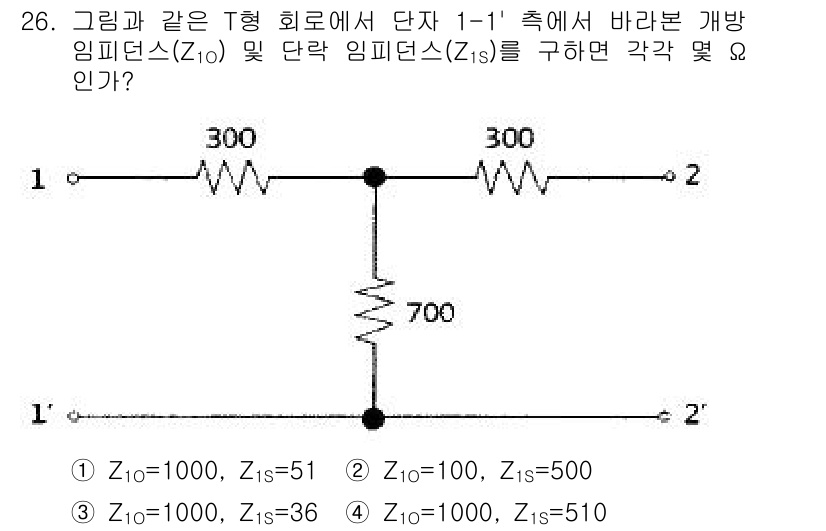

문제에서 주어진 T형 회로의 임피던스를 계산하기 위해, 임피던스 \( Z... 에 관한 핵심 기출문제

Accepted Answer

문제에서 주어진 T형 회로의 임피던스를 계산하기 위해, 임피던스 $ Z_1 $, $ Z_2 $, $ Z_3 $를 対응 법칙에 따라 최대한 간단하게 나타내야 합니다.

각각의 저항을 병렬과 직렬 결합으로 조합하여 전체 임피던스 $ Z $를 구하면 주어진 선택지 중에서 $ Z_1 = 1000, Z_2 = 51, Z_3 = 36 $ 값이 올바르게 맞아떨어지는 것을 확인할 수 있습니다.

따라서 정답은 4번입니다.
