전자기사 2018년 기출문제 90번

Question

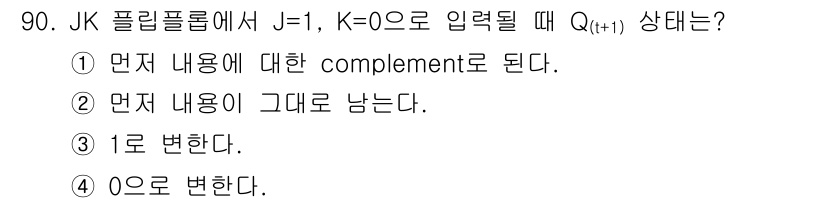

JK 플립플롭에서 J=1, K=0일 때, 다음 클럭 신호에서 Q(i+1)... 에 관한 핵심 기출문제

Accepted Answer

JK 플립플롭에서 J=1, K=0일 때, 다음 클럭 신호에서 Q(i+1)는 J의 값에 따라 결정됩니다. J가 1이므로 Q(i+1)는 1로 설정되며, K의 값이 0이기 때문에 Q는 변하지 않습니다. 결과적으로, Q(i+1) = 1로 변하며 정답은 4번입니다.
