전자기사 2019년 53번 기출문제

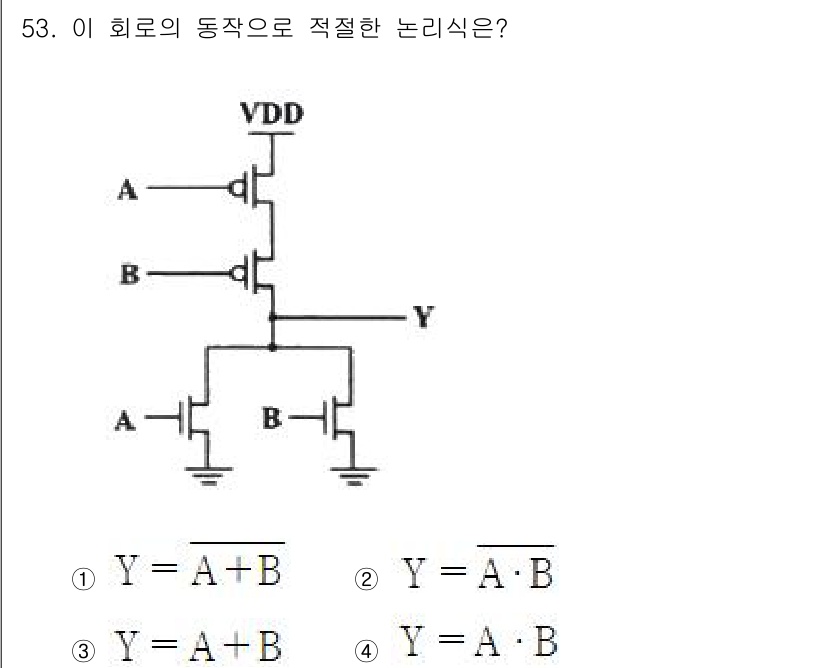

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.
해설
이 회로는 두 개의 입력 A와 B가 있는 NAND 게이트로 구성되어 있습니다. 따라서 출력 Y는 두 입력이 모두 1일 때만 0이 되고, 나머지 경우에는 1이 되므로 논리식은 Y = A·B 의 여집합입니다. 정확히 말하면, Y = ¬(A·B)로 표현될 수 있습니다.
