전자기사 2020년 기출문제 25번

Question

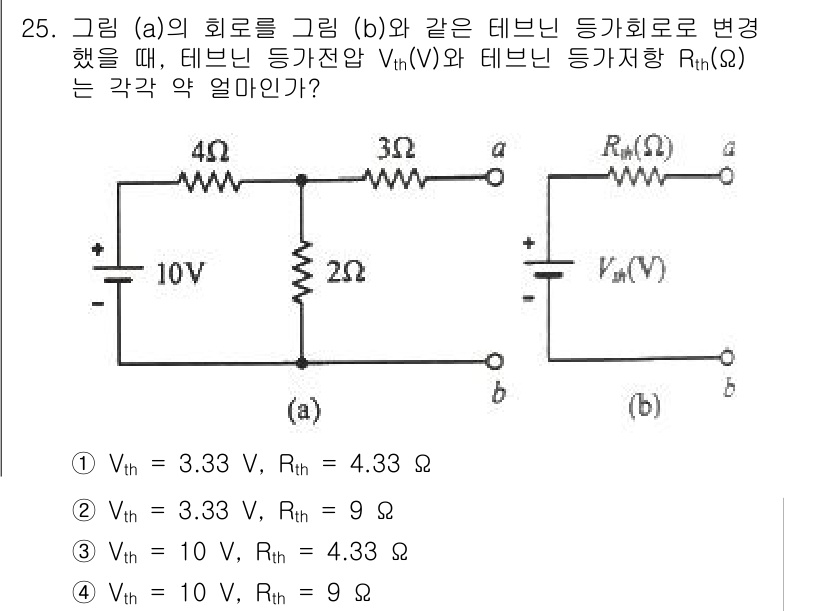

테브닌 정리를 적용할 때, 주어진 회로 (a)에서 단락 회로로 변환하여 ... 에 관한 핵심 기출문제

Accepted Answer

테브닌 정리를 적용할 때, 주어진 회로 (a)에서 단락 회로로 변환하여 테브닌 등가 전압 $ V_{th} $과 등가 저항 $ R_{th} $을 계산합니다. 전체 회로의 전압 분배와 병렬, 직렬 저항 계산을 통해 $ V_{th} = 3.33 \, V $와 $ R_{th} = 4.33 \, \Omega $이 도출되므로, 정답은 1번입니다.
