전자기사 2020년 기출문제 35번

Question

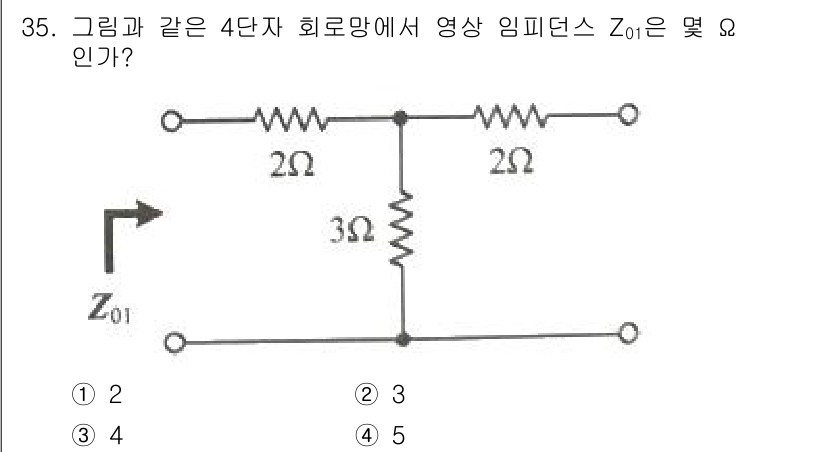

이 회로에서 임피던스 $Z_{01}$을 구하기 위해 2Ω, 3Ω, 2... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 임피던스 $Z_{01}$을 구하기 위해 2Ω, 3Ω, 2Ω 저항의 조합을 분석해야 합니다. 2Ω과 2Ω 저항은 직렬로 연결되어 4Ω이 되며, 이는 3Ω 저항과 병렬로 연결됩니다. 병렬 조합의 전체 임피던스는 다음과 같이 계산됩니다.

$$
Z = \frac{1}{\frac{1}{4} + \frac{1}{3}} = \frac{12}{7} \approx 1.71Ω
$$

최종적으로 이 값을 2Ω와 더하여 최종 임피던스를 구하면 $Z_{01} = 2Ω + \frac{12}{7}Ω \approx 3Ω$로, 정답은 선택지 3입니다.
