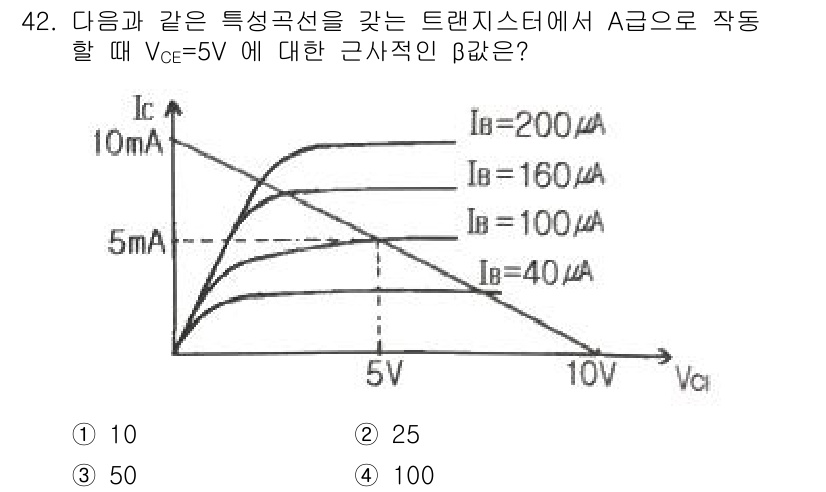

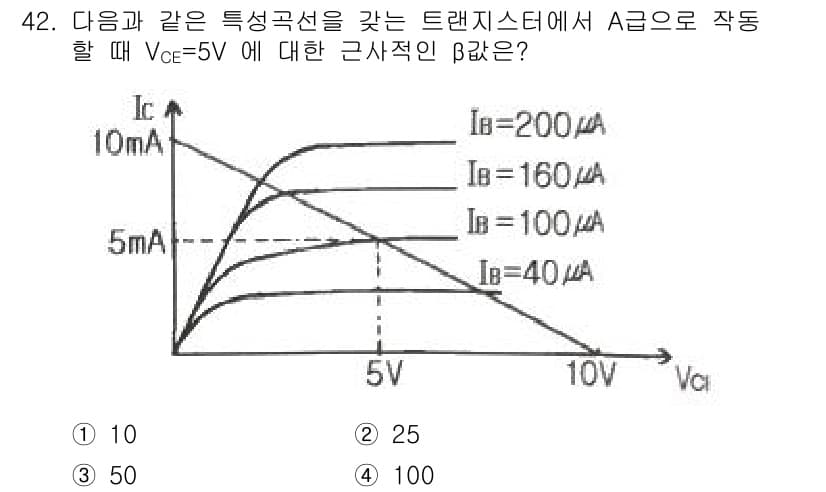

전자기사 2020년 기출문제 42번

Question

트랜지스터의 β 값은 출력 전류(Ic)와 입력 전류(Ib) 간의 비율로 ... 에 관한 핵심 기출문제

Accepted Answer

트랜지스터의 β 값은 출력 전류(Ic)와 입력 전류(Ib) 간의 비율로 정의됩니다. 주어진 그래프에서 Vce가 5V일 때 각 Ib에 해당하는 Ic 값을 확인하면, Ib가 200µA일 때 Ic가 10mA(10,000µA)가 됩니다. 이 경우 β는 Ic/Ib로 계산되어 10,000µA / 200µA = 50이므로 정답은 3번 50입니다.
