전자기사 2020년 기출문제 49번

Question

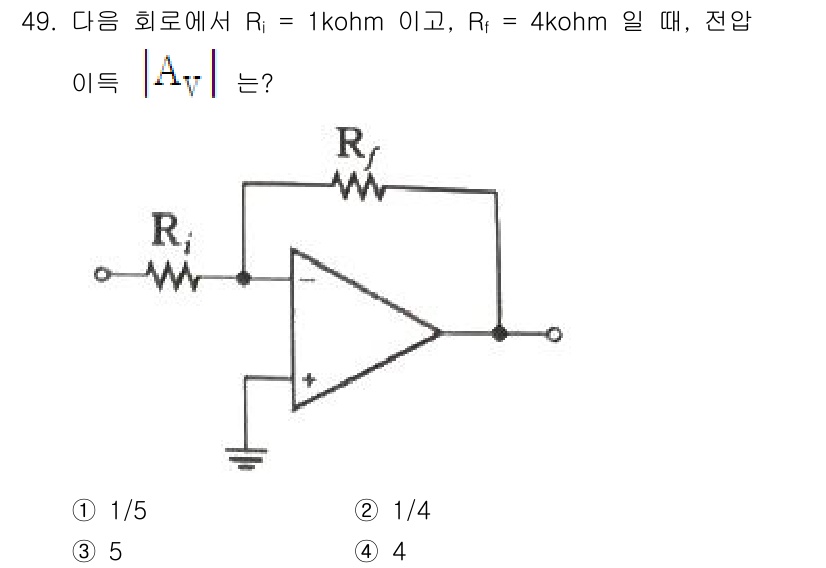

주어진 회로에서 전압 이득 $ A_v $는 반전 증폭기의 공식인 \(... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 전압 이득 $ A_v $는 반전 증폭기의 공식인 $ A_v = -\frac{R_f}{R_i} $를 사용하여 계산됩니다. 여기서 $ R_f = 4 \, k\Omega $와 $ R_i = 1 \, k\Omega $를 대입하면 $ A_v = -\frac{4}{1} = -4 $입니다. 절대값을 취하면 $ |A_v| = 4 $가 되므로 정답은 '4'입니다.
