전자기사 2020년 93번 기출문제

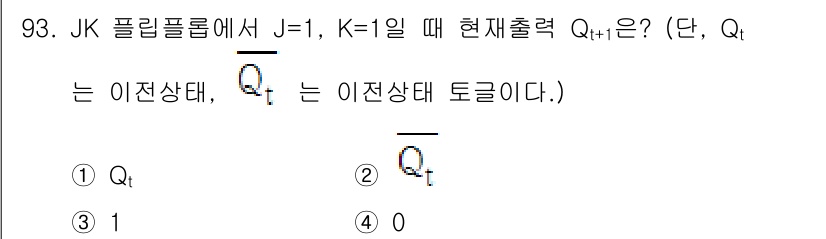

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설
JK 플립플롭에서 J=1, K=1일 때 플립플롭은 토글 상태가 됩니다. 이때 현재 출력 \( Q_t \)에 따라 다음 출력 \( Q_{t+1} \)은 \( \overline{Q_t} \)와 같아지므로, 정답은 \( \overline{Q_t} \)입니다. 따라서 답은 '2'입니다.
기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

JK 플립플롭에서 J=1, K=1일 때 플립플롭은 토글 상태가 됩니다. 이때 현재 출력 \( Q_t \)에 따라 다음 출력 \( Q_{t+1} \)은 \( \overline{Q_t} \)와 같아지므로, 정답은 \( \overline{Q_t} \)입니다. 따라서 답은 '2'입니다.
