전자기사 2022년 기출문제 38번

Question

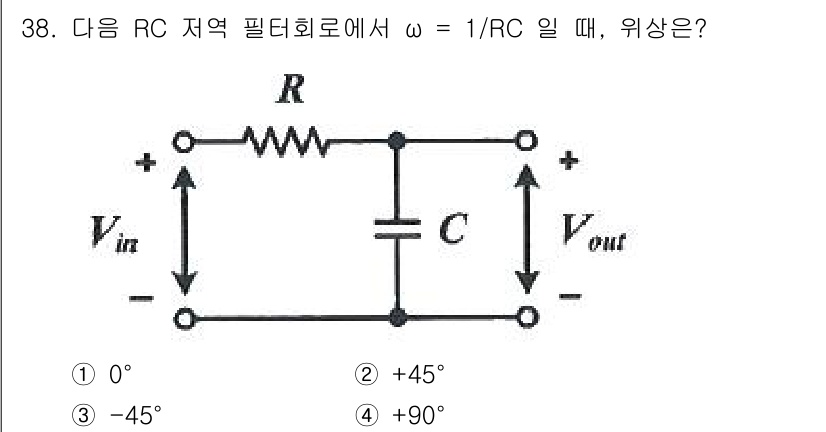

주어진 RC 저역 필터 회로에서 입력과 출력 간의 위상 관계를 분석하면,... 에 관한 핵심 기출문제

Accepted Answer

주어진 RC 저역 필터 회로에서 입력과 출력 간의 위상 관계를 분석하면, 출력 전압이 입력 전압에 비해 지연되는 현상이 나타납니다. 이때 저역 필터의 특성상 위상 shift가 -45°로 나타나며, 이는 R과 C의 조합에 따른 정상 상태 응답에서 기인합니다. 따라서 정답은 -45°입니다.
