전자기사 2022년 기출문제 47번

Question

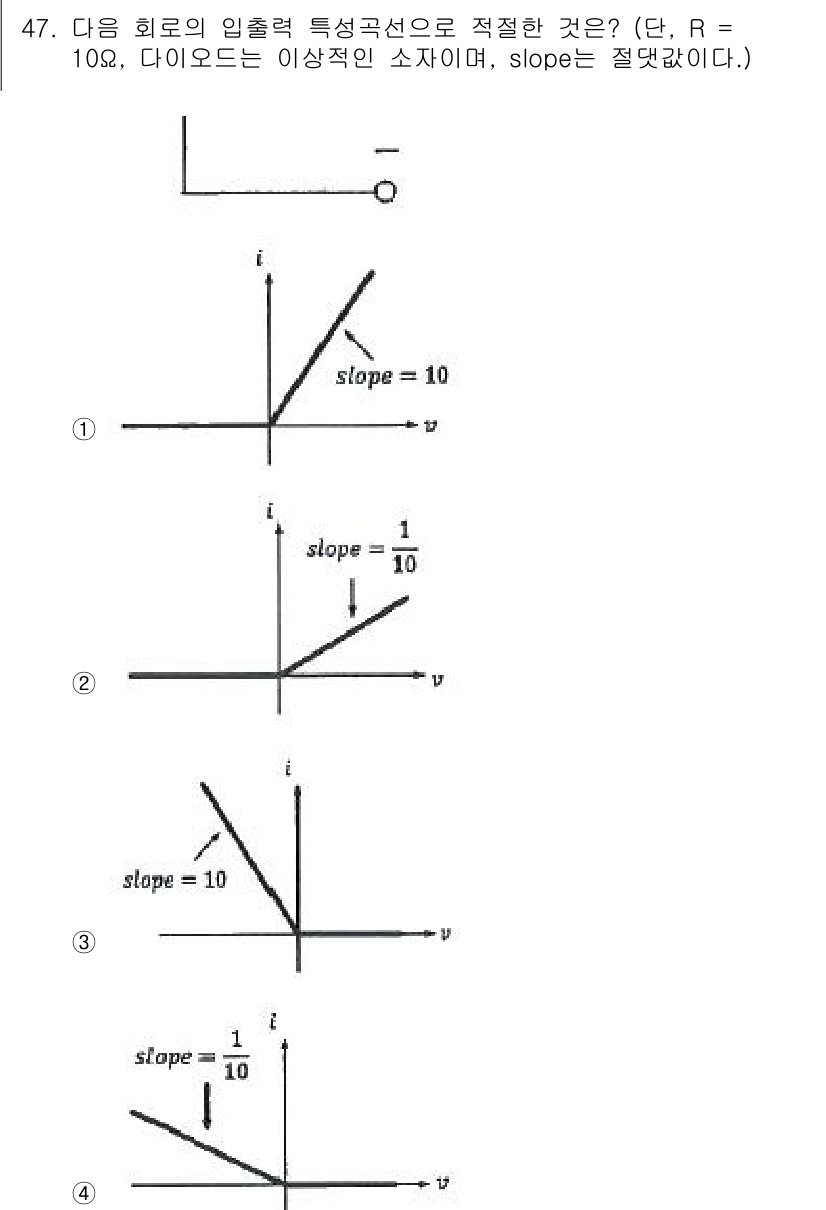

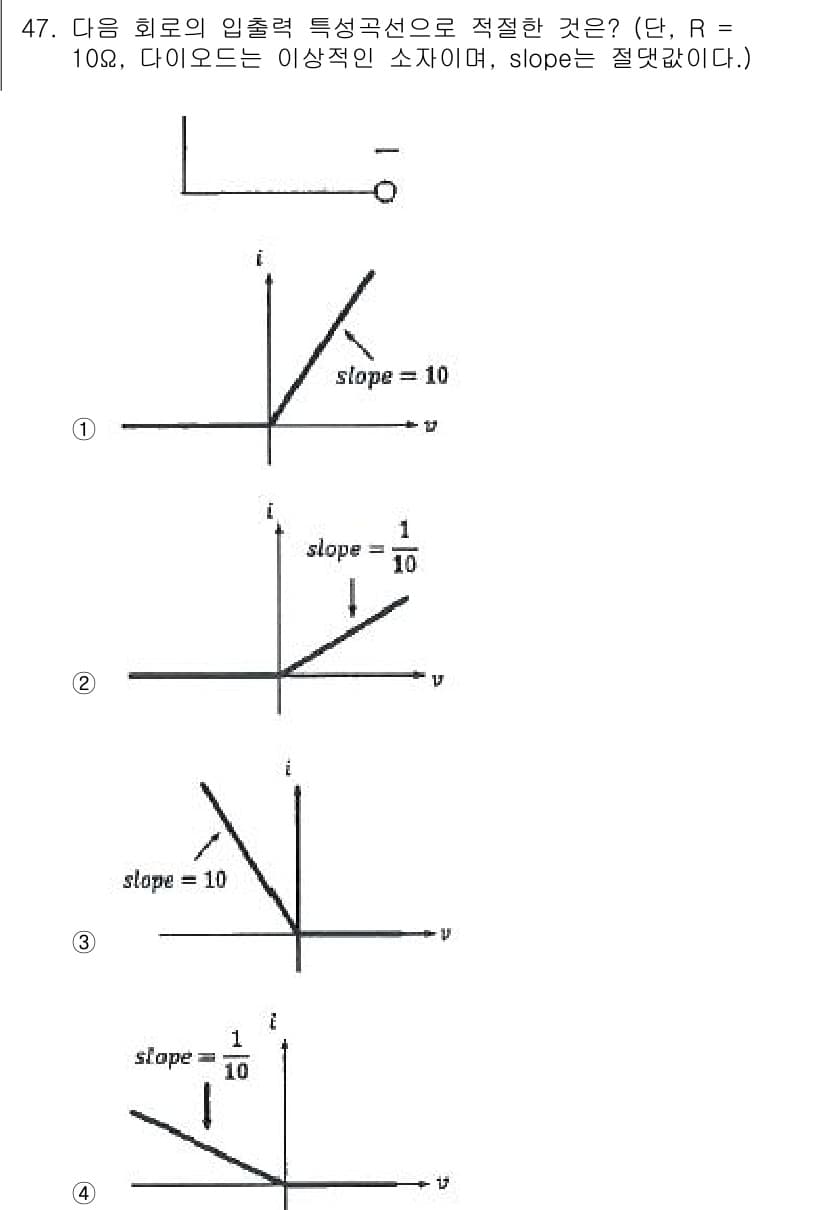

주어진 그래프에서 전류 $ i $와 전압 $ v $ 사이의 기울기... 에 관한 핵심 기출문제

Accepted Answer

정답은 2번입니다. 주어진 그래프에서 전류 $ i $와 전압 $ v $ 사이의 기울기(slope)는 저항 $ R $에 해당하며, $ R = 10 \, \Omega $로 주어졌습니다. 따라서 전류가 증가할 때 전압도 선형적으로 증가하며, 2번 그래프가 이를 잘 나타냅니다.
