전자산업기사 2015년 기출문제 1번

Question

.

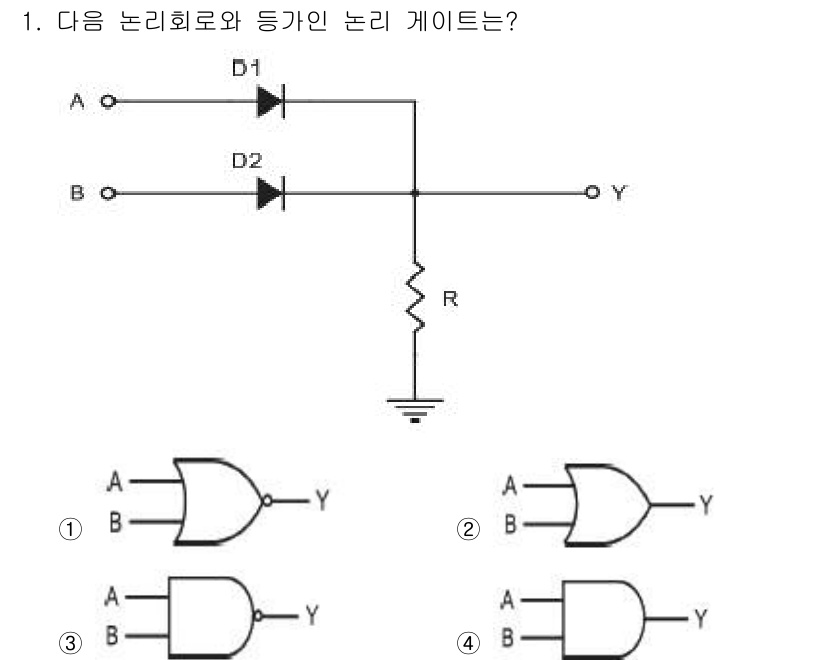

해설: 주어진 회로는 두 개의 입력 (A, B)과 두 개의 출력을... 에 관한 핵심 기출문제

Accepted Answer

정답: 5.

해설: 주어진 회로는 두 개의 입력 (A, B)과 두 개의 출력을 가지며, 각각의 입력에 대해 OR 연산을 수행하는 구조입니다. 다이오드를 통한 연결 방식은 입력이 참일 때만 출력 Y가 참이 되므로, 이는 논리 OR 게이트와 동일한 동작을 합니다. 따라서, 이 회로는 OR 게이트의 특성을 가지며 정답은 5입니다.
