전자산업기사 2017년 기출문제 8번

Question

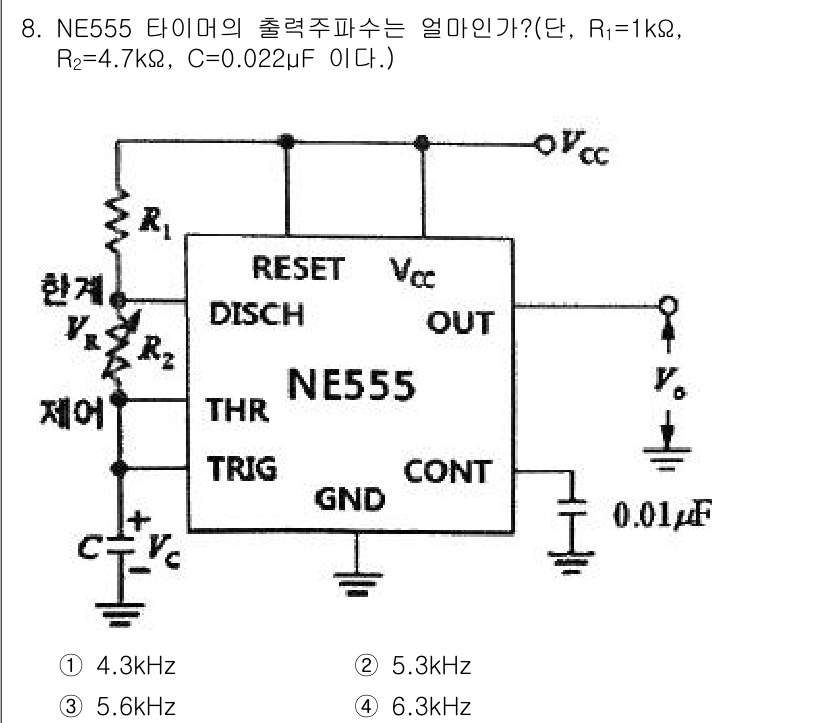

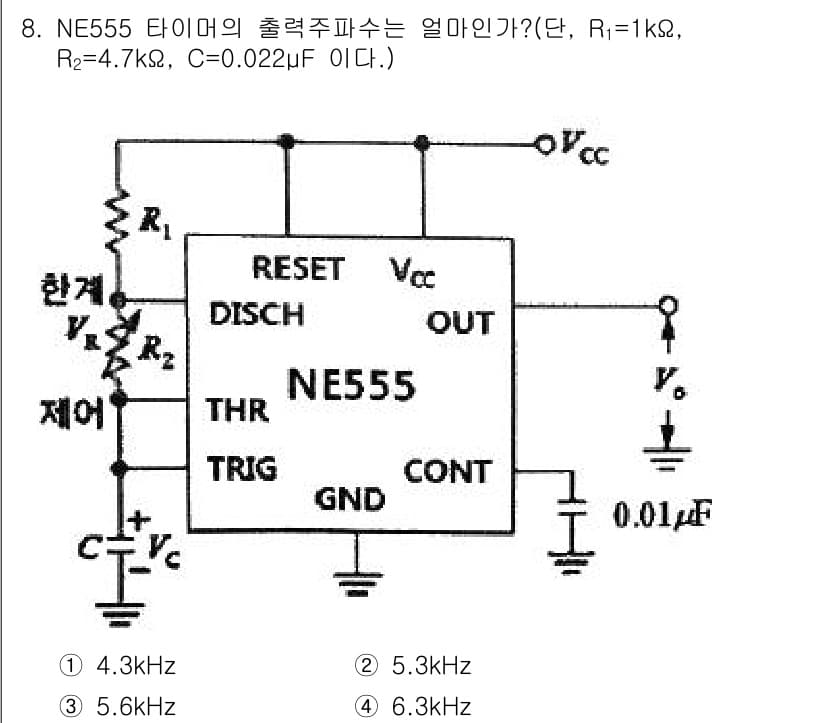

NE555 타이머의 주파수는 R1, R2, C 값에 따라 결정되며, 주파... 에 관한 핵심 기출문제

Accepted Answer

NE555 타이머의 주파수는 R1, R2, C 값에 따라 결정되며, 주파수 계산식은 $ f = \frac{1.44}{(R1 + 2R2) \times C} $입니다. 주어진 값에 대입하면, $ f = \frac{1.44}{(1k + 2 \times 4.7k) \times 0.022 \mu F} $을 통해 5.3kHz로 계산됩니다. 따라서 정답은 4. 5.3kHz입니다.
