전자산업기사 2018년 기출문제 33번

Question

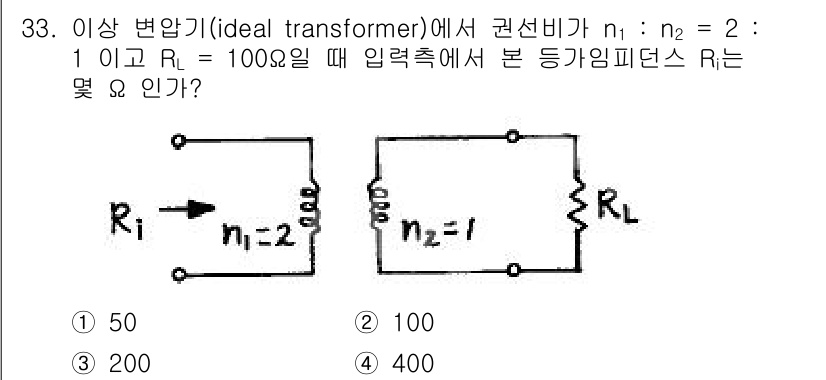

이상 변압기에서 권선비가 $n_1 : n_2 = 2 : 1$일 때, 변압... 에 관한 핵심 기출문제

Accepted Answer

이상 변압기에서 권선비가 $n_1 : n_2 = 2 : 1$일 때, 변압기의 등가 임피던스는 권선비의 제곱에 비례하여 변환됩니다. 따라서 입력측에서 본 등가 임피던스 $R_i$는 다음과 같이 계산됩니다: $$ R_i = rac{n_1^2}{n_2^2} 	imes R_L = rac{2^2}{1^2} 	imes 100 	ext{Ω} = 4 	imes 100 	ext{Ω} = 400 	ext{Ω}. $$ 그러므로 정답은 4번입니다.
