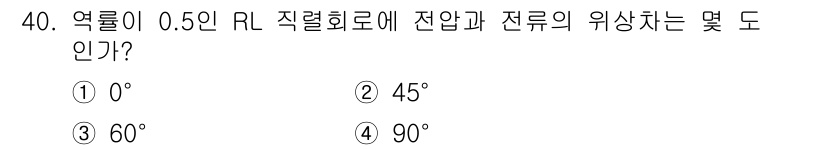

전자산업기사 2018년 기출문제 40번

Question

정답은 3번, 60도입니다. RL 회로에서 직렬로 연결된 저항과 인덕터의... 에 관한 핵심 기출문제

Accepted Answer

정답은 3번, 60도입니다. RL 회로에서 직렬로 연결된 저항과 인덕터의 위상차는 인덕턴스에 의해 발생하며, 이때 위상각은 $\tan^{-1}(\frac{X_L}{R})$ 공식을 사용하여 구할 수 있습니다. $X_L$이 0.5Ω일 때, 계산 결과 위상각이 60도가 됩니다.
