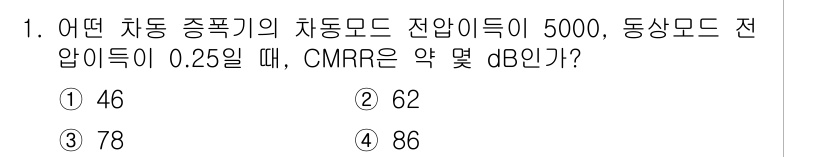

전자산업기사 2019년 기출문제 1번

Question

CMRR(공통 모드 제거 비율)은 다음 공식으로 계산됩니다:

\[
CM... 에 관한 핵심 기출문제

Accepted Answer

CMRR(공통 모드 제거 비율)은 다음 공식으로 계산됩니다:

$$
CMRR = 20 \log_{10} \left( \frac{V_{id}}{V_{cm}} \right)
$$

여기서 $ V_{id} $는 차동 모드 전압, $ V_{cm} $은 공통 모드 전압입니다. 주어진 값으로 계산하면 $ CMRR \approx 20 \log_{10}(5000 / 0.25) $이므로 약 86 dB로 계산됩니다.
