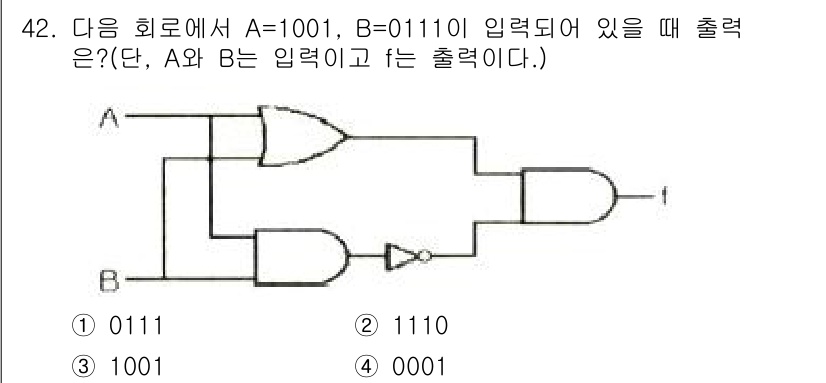

전자산업기사 2019년 기출문제 42번

Question

주어진 입력 A와 B를 AND 게이트와 OR 게이트에 각각 연결하여 출력... 에 관한 핵심 기출문제

Accepted Answer

주어진 입력 A와 B를 AND 게이트와 OR 게이트에 각각 연결하여 출력을 계산합니다. A(1001)와 B(0111)의 AND 연산 결과는 0001이며, OR 연산 후 최종 출력은 1110입니다. 따라서 정답은 2번입니다.
