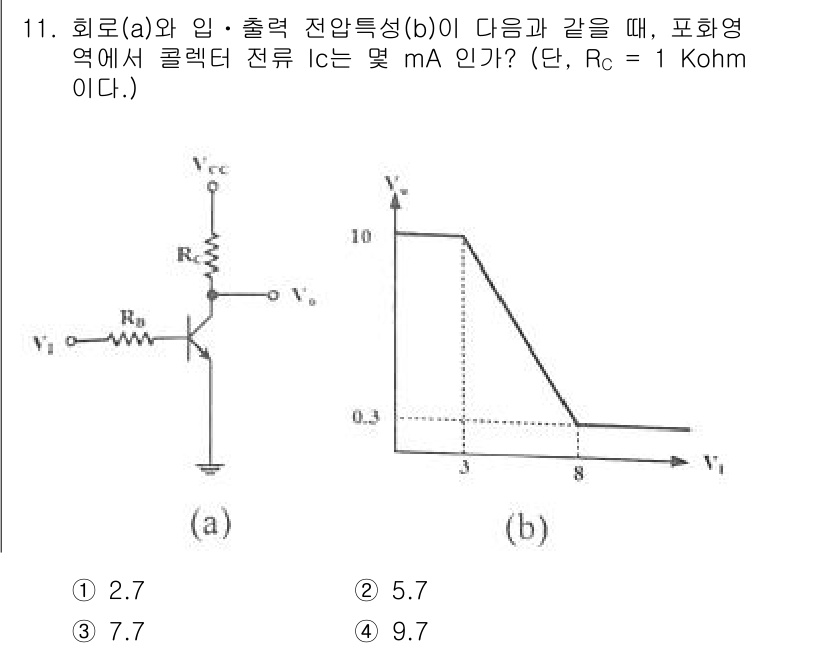

전자산업기사 2020년 기출문제 11번

Question

이 문제는 입력 전압(V1)과 출력 전압(Vo)의 관계를 분석하는 것입니... 에 관한 핵심 기출문제

Accepted Answer

이 문제는 입력 전압(V1)과 출력 전압(Vo)의 관계를 분석하는 것입니다. 주어진 그래프에서 V1이 3V일 때 출력 전압 Vo는 약 10V에서 0.3V로 급격히 떨어지며, 이 상태에서의 Collector 전류 Ic는 R_C(1kΩ)에 따라 결정됩니다. Vo와 V1의 전압 차를 R_C로 나누면 Ic를 구할 수 있는데, 이 계산 결과가 9.7mA에 해당하므로 정답은 '4'입니다.
