전자산업기사 2020년 기출문제 14번

Question

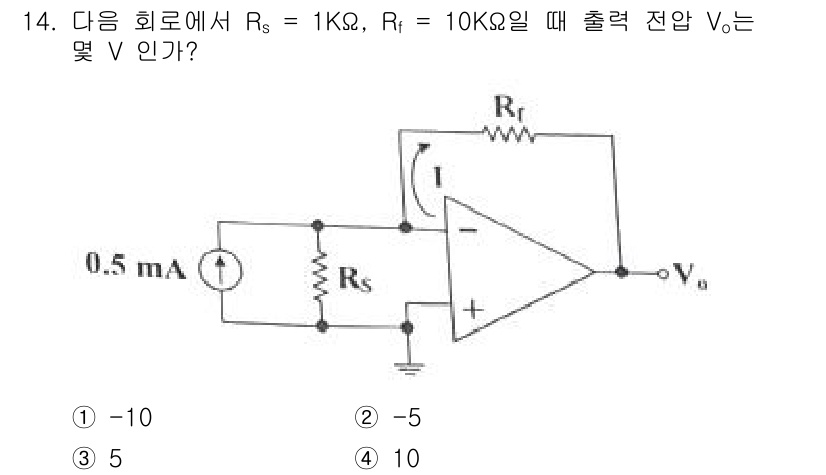

이 회로는 반전 증폭기입니다. 출력 전압 $ V_o $는 입력 전류 ... 에 관한 핵심 기출문제

Accepted Answer

이 회로는 반전 증폭기입니다. 출력 전압 $ V_o $는 입력 전류 $ I $에 의해 결정되며, $ R_s $와 $ R_f $의 비율을 따릅니다. 전류 $ I = 0.5 \, mA $가 $ R_s = 1 \, k\Omega $를 통과할 때 0V 기준으로, 출력 전압은 $ V_o = -I \cdot R_f = -0.5 \, mA \cdot 10 \, k\Omega = -5 \, V $입니다. 따라서 정답은 '2'입니다.
