전자캐드기능사 2015년 기출문제 2번

Question

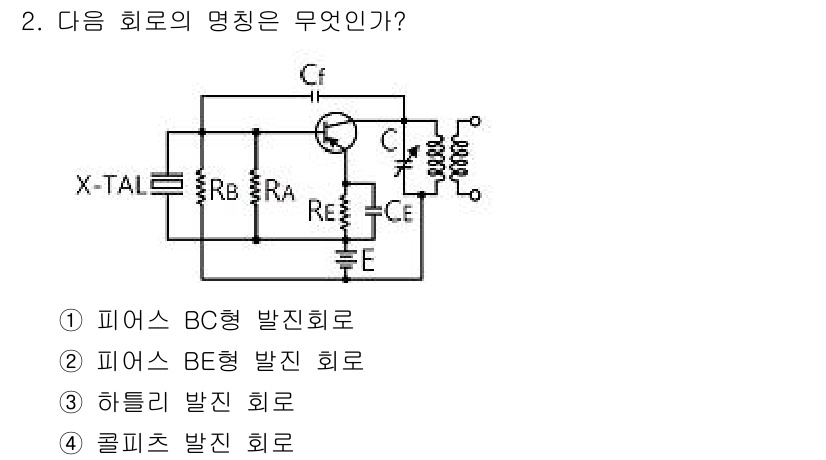

주어진 회로는 피의 BC형 발진회로로, 이 회로는 공진 주파수를 설정하기... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 피의 BC형 발진회로로, 이 회로는 공진 주파수를 설정하기 위해 크리스탈(X-TAL)을 사용합니다. 필터 및 발진에 중요한 역할을 하는 구성 요소들로 되어 있어, 주파수 안정성이 높고 주로 오실레이터 회로에서 사용됩니다. 특히, 입력단에 PNP 트랜지스터가 보이므로 BC형임을 나타냅니다.
