전자캐드기능사 2016년 기출문제 8번

Question

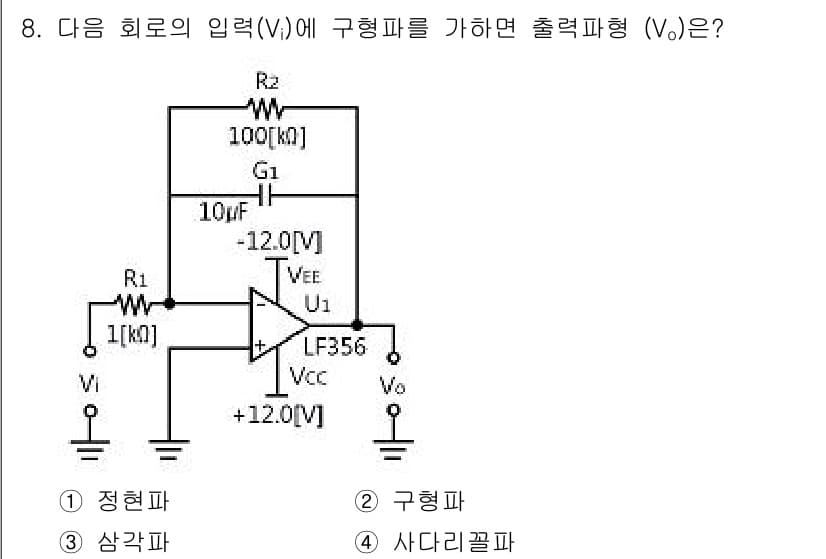

주어진 회로는 연산 증폭기를 사용한 반전 증폭기 형태입니다. 입력 저항 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 연산 증폭기를 사용한 반전 증폭기 형태입니다. 입력 저항 $R_1$과 피드백 저항 $R_2$의 비율에 따라 출력 전압 $V_o$가 결정됩니다. 따라서 출력 파형은 입력 전압의 변형된 형태로 나타나므로 정답은 4번인 사다리꼴파입니다.
