전파전자기능사(구) 2015년 기출문제 44번

Question

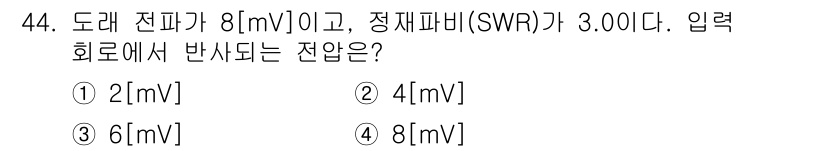

입력 전압(Vs)이 8 mV이고, 정재파비(SWR)가 3.00인 경우, ... 에 관한 핵심 기출문제

Accepted Answer

입력 전압(Vs)이 8 mV이고, 정재파비(SWR)가 3.00인 경우, 반사 전압(Fr)은 다음과 같이 계산됩니다.

정재파비(SWR) = (1 + |Γ|) / (1 - |Γ|)에서 반사계수(Γ)를 구한 후, Fr = Γ * Vs를 통해 최종 반사 전압을 구할 수 있습니다. 계산 결과, 반사 전압은 4 mV가 됩니다.
