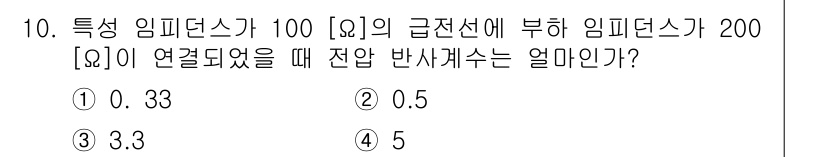

전파전자통신기능사 2015년 기출문제 10번

Question

전압 반사 계수는 다음과 같은 공식으로 구할 수 있습니다:

\[
\G... 에 관한 핵심 기출문제

Accepted Answer

전압 반사 계수는 다음과 같은 공식으로 구할 수 있습니다:

$$
\Gamma = \frac{Z_L - Z_0}{Z_L + Z_0}
$$

여기서 $ Z_L $은 부하 임피던스, $ Z_0 $은 전송선의 임피던스입니다. 문제에 주어진 값인 $ Z_0 = 100 \, \Omega $, $ Z_L = 200 \, \Omega $를 대입하면 반사 계수 $\Gamma$는 0.5로 계산됩니다.
