전파전자통신기능사 2021년 기출문제 19번

Question

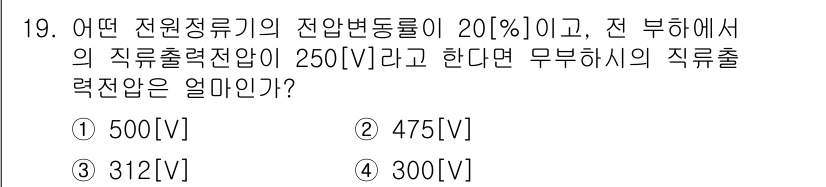

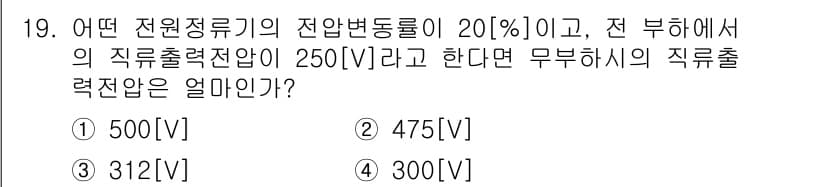

전원정류기의 전압변동률이 20%라는 것은 무부하시와 정격 부하시의 전압 ... 에 관한 핵심 기출문제

Accepted Answer

전원정류기의 전압변동률이 20%라는 것은 무부하시와 정격 부하시의 전압 차이가 정격 전압의 20%라는 의미입니다. 정격 출력 전압이 250[V]일 때, 전압변동률을 적용하면 무부하시의 전압은 다음과 같이 계산됩니다: $$ V_{무부하} = V_{정격} + (V_{정격} 	imes 0.2) = 250[V] + (250[V] 	imes 0.2) = 250[V] + 50[V] = 300[V] $$ 그러므로 정답은 4번입니다.
