전파전자통신기사 2017년 기출문제 13번

Question

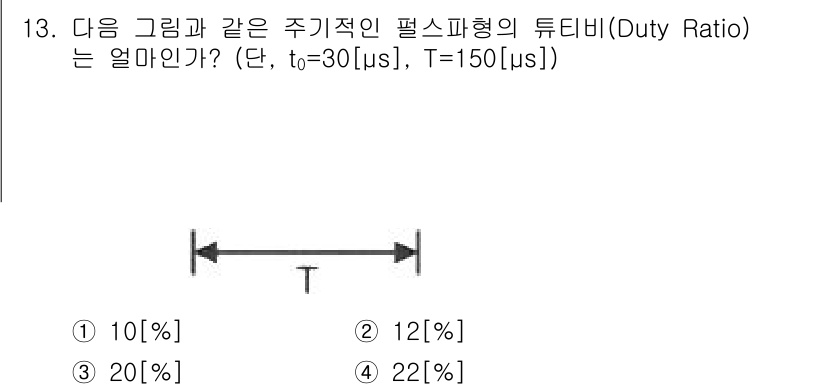

주기적인 펄스 형태에서 듀티 비율(Duty Ratio)은 펄스가 지속되는... 에 관한 핵심 기출문제

Accepted Answer

주기적인 펄스 형태에서 듀티 비율(Duty Ratio)은 펄스가 지속되는 시간(t0)과 전체 주기(T)의 비율로 정의됩니다. 주어진 값에서 t0 = 30μs, T = 150μs이므로, 듀티 비율은 (30μs / 150μs) × 100 = 20%입니다. 따라서 정답은 ③ 20%입니다.
