전파전자통신기사 2017년 기출문제 2번

Question

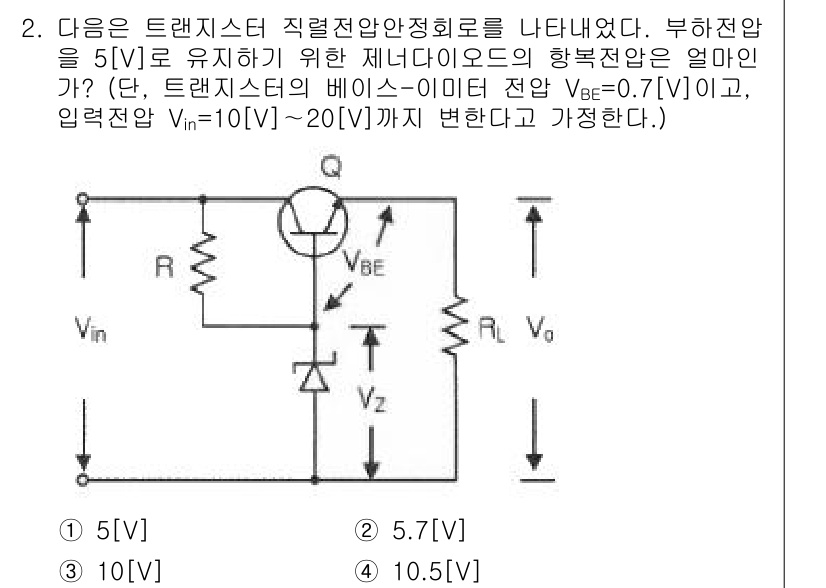

트랜지스터의 베이스-이미터 전압(V_BE)은 0.7[V]로 설정되어 있으... 에 관한 핵심 기출문제

Accepted Answer

트랜지스터의 베이스-이미터 전압(V_BE)은 0.7[V]로 설정되어 있으며, 입력 전압(V_IN)이 10[V]에서 20[V]까지 변화할 때, 출력 전압(V_OUT)을 계산하면 됩니다. 주어진 조건에서, 트랜지스터가 포화 상태일 때 출력 전압은 거의 0[V]에 가깝고, 이를 기준으로 트랜지스터가 활성 상태에서의 출력 전압은 약 5.7[V]로 나타납니다. 따라서 정답은 2번인 5.7[V]입니다.
