전파전자통신기사 2019년 기출문제 47번

Question

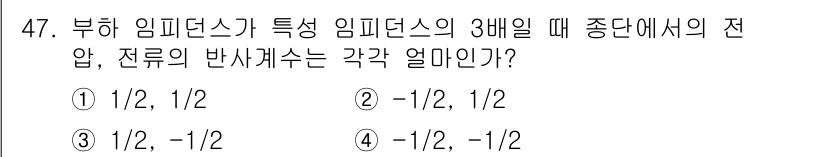

부하 임피던스가 특성 임피던스의 3배일 때, 전송선로의 반사계수는 다음과... 에 관한 핵심 기출문제

Accepted Answer

부하 임피던스가 특성 임피던스의 3배일 때, 전송선로의 반사계수는 다음과 같습니다. 반사계수는 $ \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0} $ 공식을 사용하여 계산되며, $ Z_L = 3Z_0 $ 대입 시 결과는 $ \Gamma = \frac{2Z_0}{4Z_0} = \frac{1}{2} $입니다. 따라서 올바른 정답은 3번 $ \frac{1}{2}, -\frac{1}{2} $입니다.
