정보통신기능사 2020년 기출문제 29번

Question

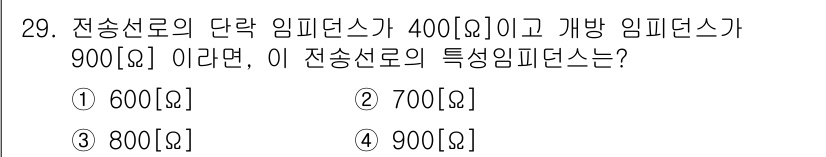

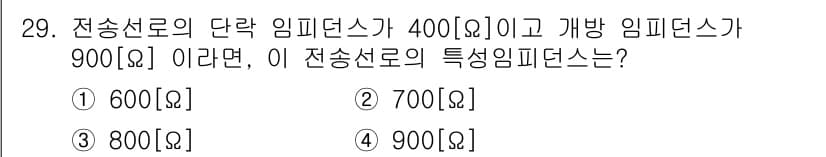

전송선로의 단락 임피던스와 개방 임피던스를 이용해 특성 임피던스를 구할 ... 에 관한 핵심 기출문제

Accepted Answer

전송선로의 단락 임피던스와 개방 임피던스를 이용해 특성 임피던스를 구할 수 있습니다. 특성 임피던스는 $ Z_0 = \sqrt{Z_{L} \cdot Z_{S}} $ 공식으로 계산할 수 있으며, 여기서 $ Z_{L} $은 단락 임피던스, $ Z_{S} $는 개방 임피던스입니다. 주어진 값으로 계산하면 $ Z_0 = \sqrt{400 \cdot 900} = 600 \, [\Omega] $으로, 정답은 1번입니다.
