정보통신기능사 2022년 기출문제 1번

Question

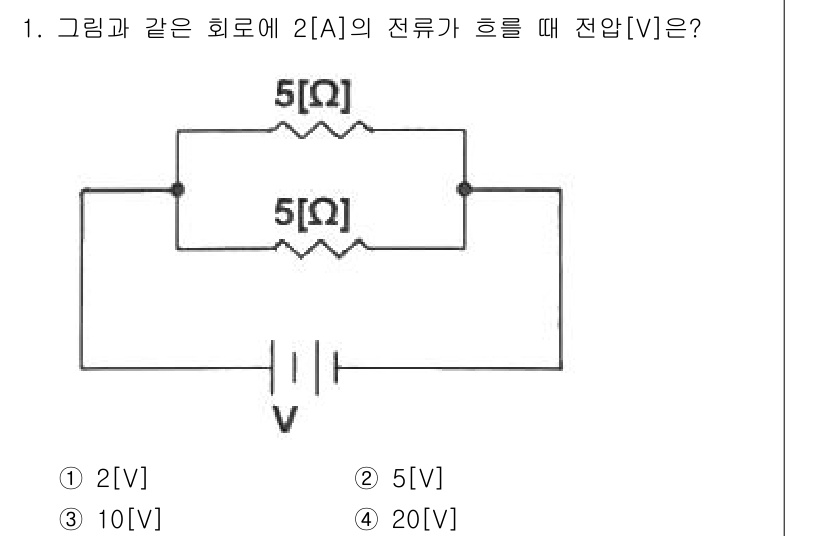

주어진 회로에서 두 개의 5Ω 저항이 병렬로 연결되어 있습니다. 병렬 저... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 두 개의 5Ω 저항이 병렬로 연결되어 있습니다. 병렬 저항의 등가 저항은 $ R = \frac{5Ω \times 5Ω}{5Ω + 5Ω} = 2.5Ω $입니다. 옴의 법칙 $ V = IR $에 따라 $ V = 2A \times 2.5Ω = 5V $로 계산됩니다. 따라서 정답은 ② 5[V]입니다.
