정보통신기사(구) 2023년 기출문제 4번

Question

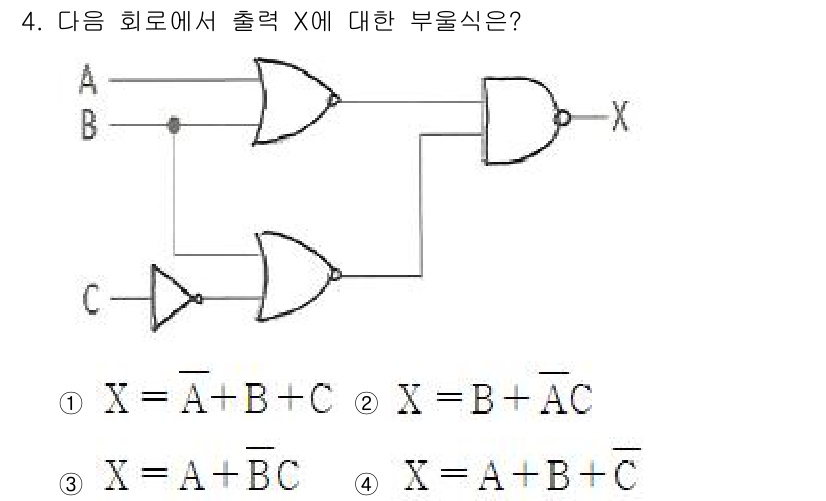

주어진 회로에서 출력을 계산하면, 먼저 AND 게이트와 NOT 게이트의 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 출력을 계산하면, 먼저 AND 게이트와 NOT 게이트의 동작 원리를 따릅니다. A와 B 입력이 각각 한 번씩 영향을 주고 C 입력이 NOT 게이트를 거쳐 X의 출력을 결정합니다. 최종적으로 출력 X는 4번 선택지의 부울식인 $ X = A + B + \overline{C} $와 일치합니다.
