정보통신기사 2017년 기출문제 14번

Question

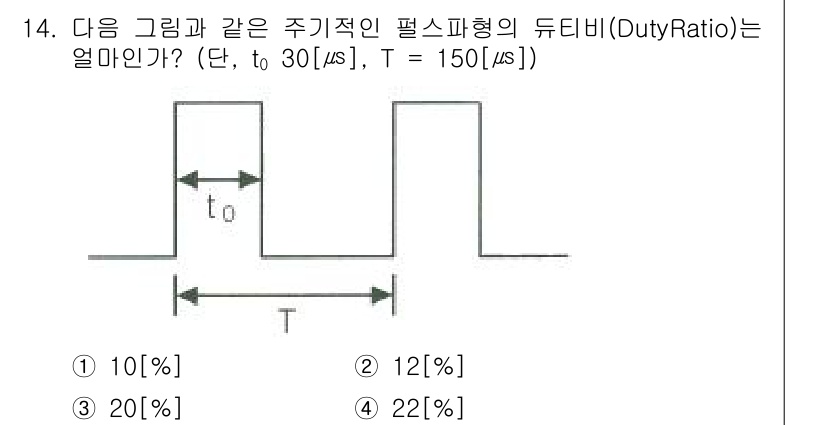

듀티비율(Duty Ratio)은 펄스파형에서 고전압이 유지되는 시간(t0... 에 관한 핵심 기출문제

Accepted Answer

듀티비율(Duty Ratio)은 펄스파형에서 고전압이 유지되는 시간(t0)과 전체 주기(T)의 비율로 계산됩니다. 여기서 $ \text{Duty Ratio} = \left( \frac{t_0}{T} \right) \times 100 $입니다. 주어진 값들을 대입하면 $ \text{Duty Ratio} = \left( \frac{30 \, \mu s}{150 \, \mu s} \right) \times 100 = 20\% $가 됩니다. 따라서 정답은 3번입니다.
