정보통신산업기사 2017년 기출문제 16번

Question

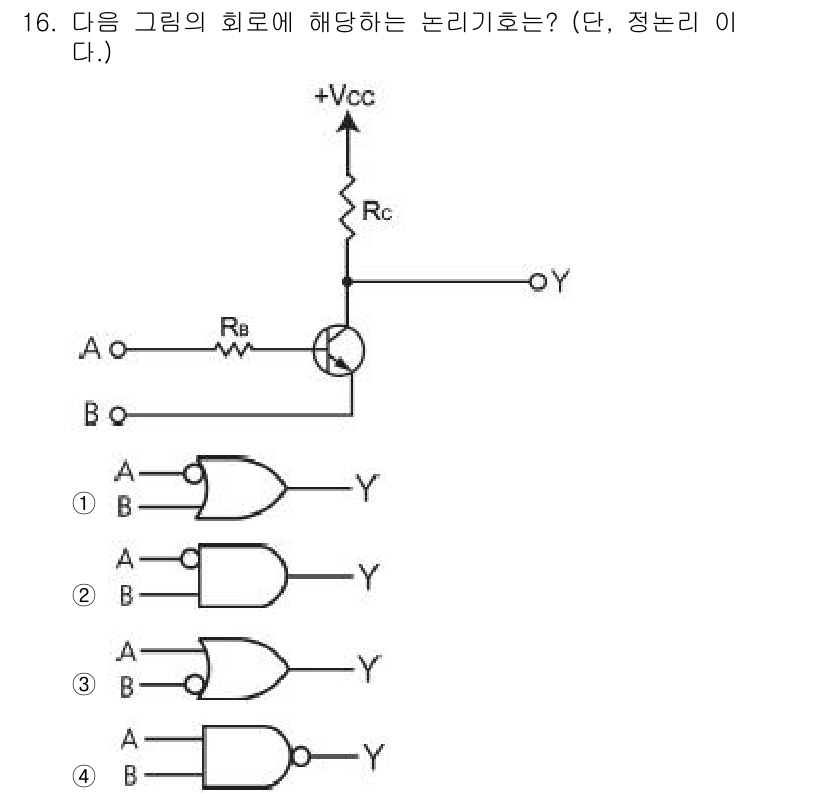

주어진 회로는 두 개의 입력(A, B)을 가지는 논리 회로로, 입력 A와... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력(A, B)을 가지는 논리 회로로, 입력 A와 B에 따라 출력 Y가 결정됩니다. 회로의 구조를 보면, A와 B가 모두 1일 때만 출력 Y가 1이 되어 AND 게이트로 판단됩니다. 따라서 정답은 3번입니다.
