정보통신산업기사 2019년 기출문제 16번

Question

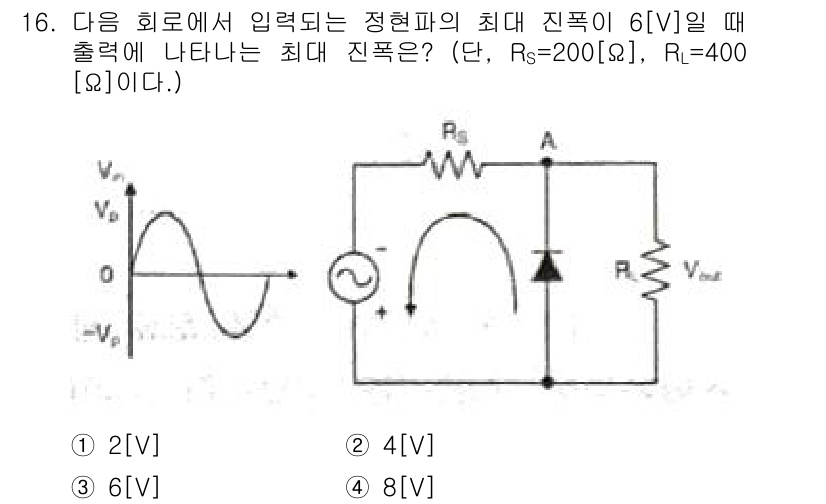

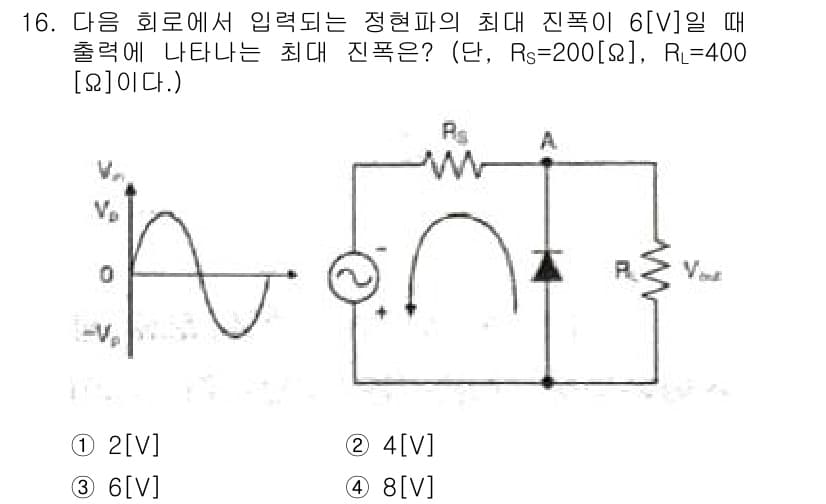

주어진 회로는 전압 분배 회로입니다. 입력 전압 $V_{in}$의 최대 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 전압 분배 회로입니다. 입력 전압 $V_{in}$의 최대 진폭은 6[V]입니다. 저항 $R_S$와 $R_L$의 값이 각각 200[Ω]과 400[Ω]이므로, 출력 전압 $V_{out}$의 최대 진폭은 전압 분배 법칙에 따라 계산됩니다. 전압 분배 법칙에 따르면, $$ V_{out} = V_{in} 	imes rac{R_L}{R_S + R_L} $$ 입니다. 이를 대입하면, $$ V_{out} = 6 	imes rac{400}{200 + 400} = 6 	imes rac{2}{3} = 4[V] $$ 따라서 출력 전압의 최대 진폭은 4[V]입니다. 그러므로 정답은 2번입니다.
