정보통신산업기사 2021년 기출문제 5번

Question

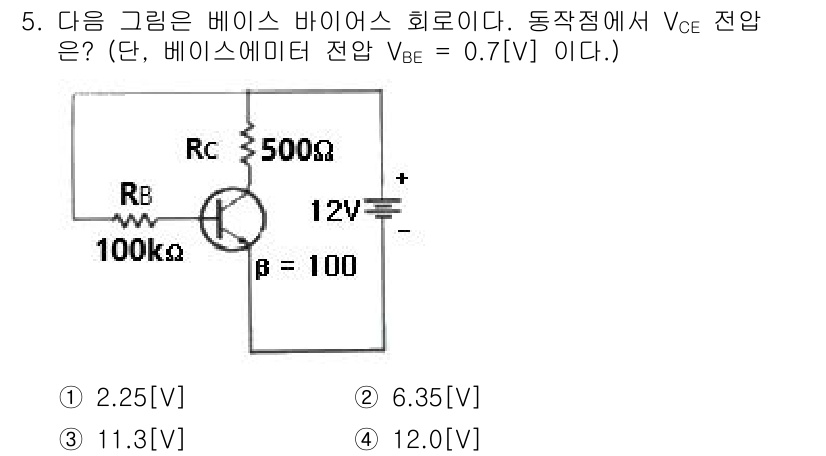

주어진 회로에서 베이스 전압 $ V_{BE} $이 0.7V로 주어졌고... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 베이스 전압 $ V_{BE} $이 0.7V로 주어졌고, 베이스 저항 $ R_B $와 컬렉터 저항 $ R_C $를 이용해 베이스 전압을 계산합니다. 능동 영역에서 트랜지스터의 동작을 고려할 때, 베이스 전압 $ V_{B} $는 $ V_{BE} + I_B \cdot R_B $에서 도출되며, 이로부터 최종적으로 $ V_{C} $를 계산하면 2.25V가 도출됩니다.
