철도신호기사 2019년 기출문제 25번

Question

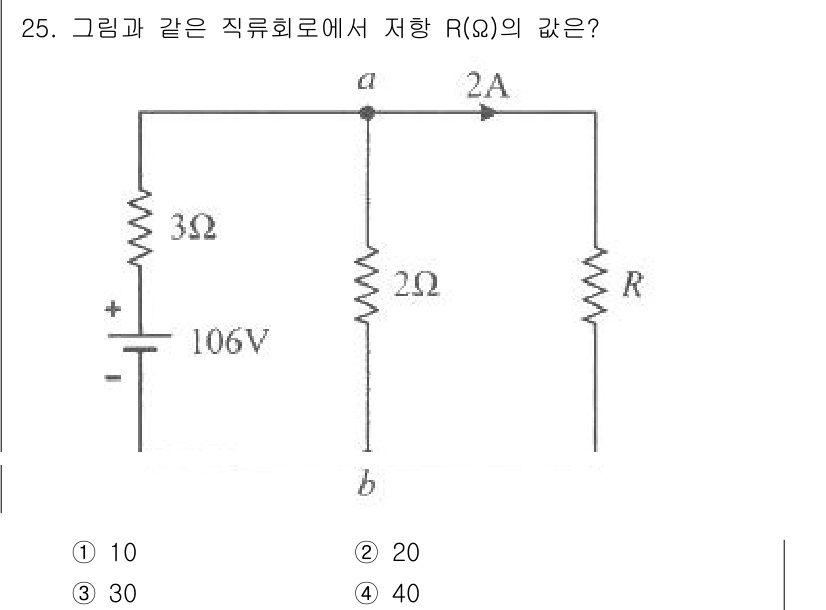

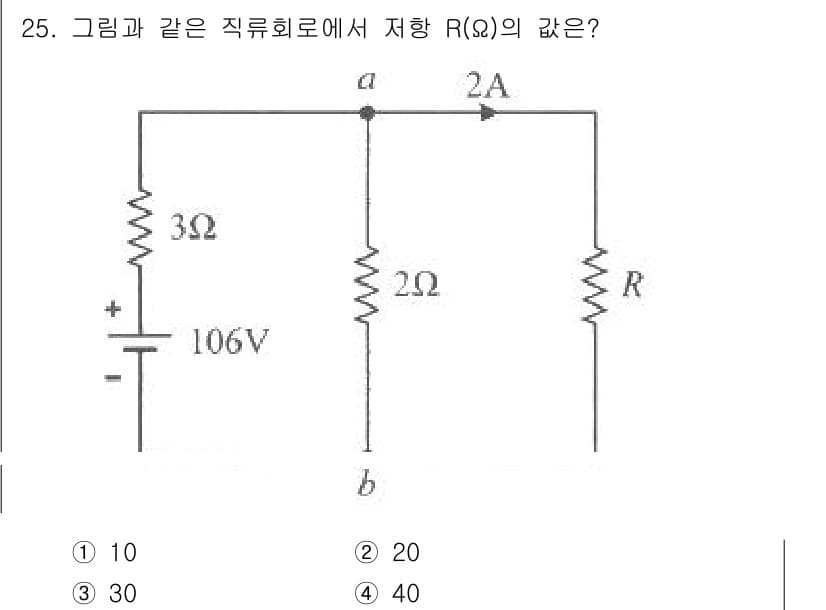

주어진 회로에서, 3Ω와 2Ω 저항은 직렬로 연결되어 있어 합성 저항은 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서, 3Ω와 2Ω 저항은 직렬로 연결되어 있어 합성 저항은 5Ω입니다. 전체 회로의 전압 106V를 합성 저항 5Ω로 나누면 전체 전류 I가 21.2A가 됩니다. 이를 통해 R의 전압 강하를 구하고, 옴의 법칙 V = IR을 이용해 R의 값을 계산하면, R은 20Ω입니다.
