철도신호기사 2020년 기출문제 13번

Question

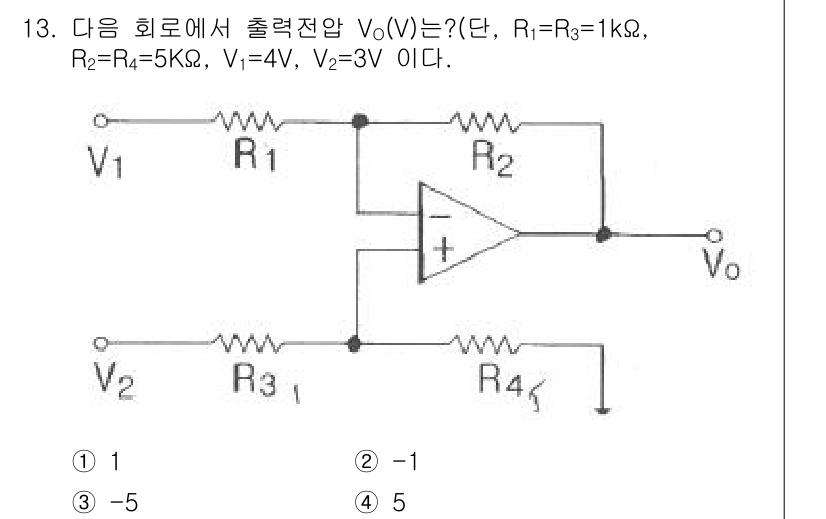

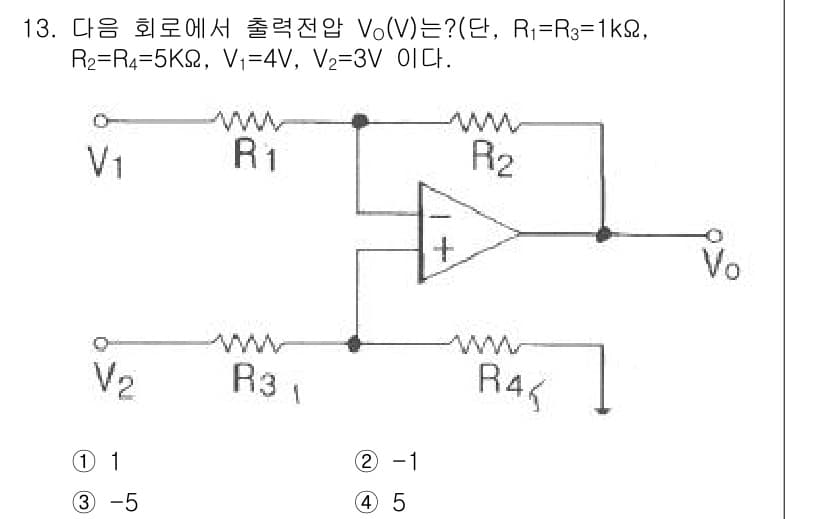

주어진 회로는 비반전 증폭기 형태로, 출력 전압 $ V_o $는 입력... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 비반전 증폭기 형태로, 출력 전압 $ V_o $는 입력 전압과 저항 비율에 따라 결정됩니다. 비반전 증폭기의 출력 전압은 다음과 같이 계산됩니다:

$$
V_o = V_1 \left( 1 + \frac{R_2}{R_1} \right) - V_2 \left( \frac{R_2}{R_3} \right)
$$

주어진 값을 대입하여 계산하면, 최종적으로 $ V_o $는 5V가 됩니다. 이에 따라 정답은 '3'입니다.
