철도신호기사 2020년 기출문제 9번

Question

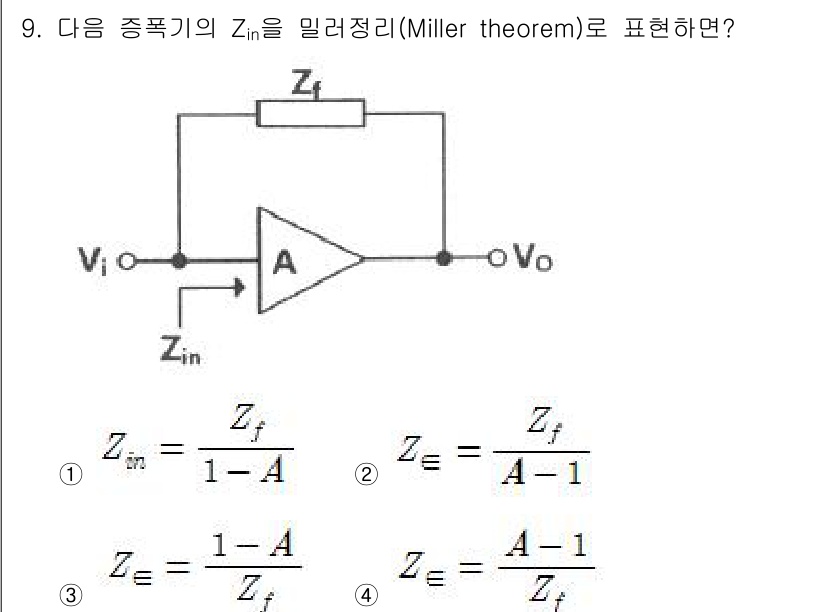

Miller 정리는 증폭기의 입력 저항 $ Z_{in} $을 출력 전... 에 관한 핵심 기출문제

Accepted Answer

Miller 정리는 증폭기의 입력 저항 $ Z_{in} $을 출력 전압 $ V_o $와 입력 전압 $ V_i $를 통해 표현하는 방법입니다. 주어진 회로에서 입력 저항 $ Z_{in} $은 $ Z_f $와 증폭기 이득 $ A $의 관계로 $ Z_{in} = \frac{Z_f}{1 - A} $로 정리됩니다. 따라서 정답은 1번입니다.
