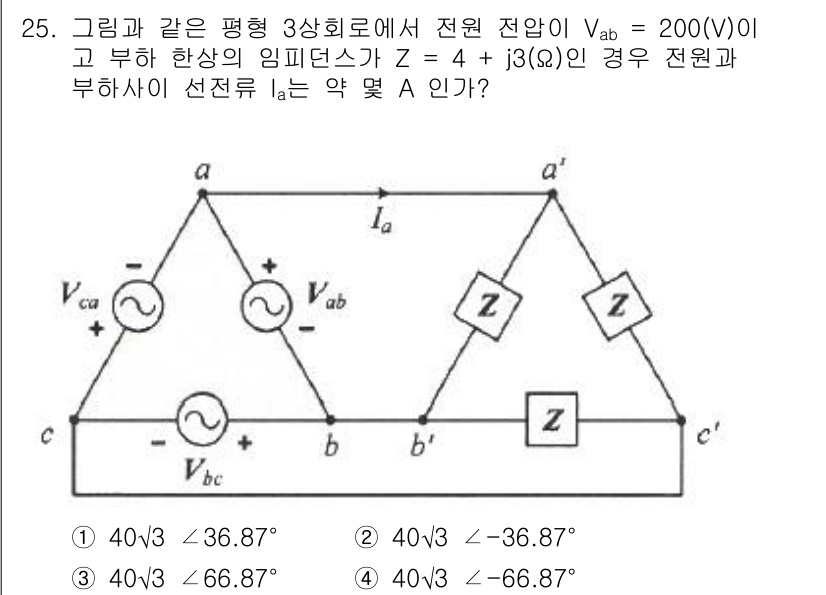

철도신호기사 2021년 기출문제 25번

Question

주어진 문제에서 임피던스 Z와 전압 Vab를 이용하여 선전류 Ia를 구합... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 임피던스 Z와 전압 Vab를 이용하여 선전류 Ia를 구합니다. 식 I = V/Z를 적용하면, Vab = 200 V, Z = 4 + j3 Ω로 주어지므로, 복소수를 나누어 전류의 크기와 위상을 구할 수 있습니다. 계산 결과, Ia의 크기는 40√3 A, 위상은 -66.87°로 나타나며, 이는 선택지의 4번과 일치합니다.
