철도신호기사 2022년 기출문제 3번

Question

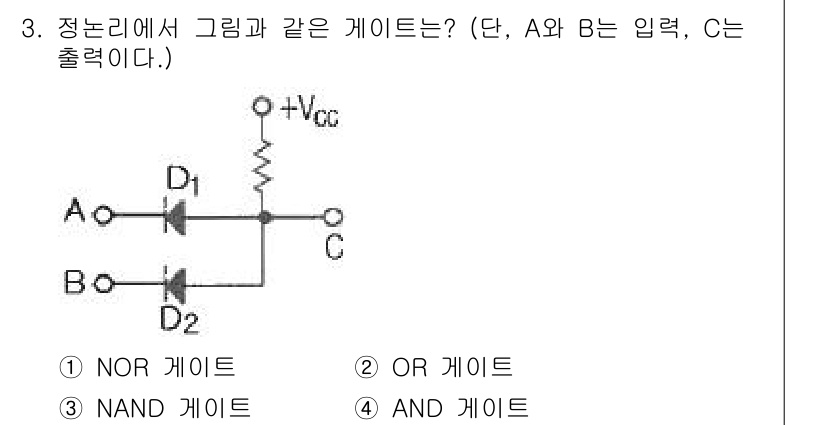

주어진 회로는 두 개의 입력(A, B)과 하나의 출력(C)을 가진 다이오... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력(A, B)과 하나의 출력(C)을 가진 다이오드를 이용한 구성입니다. 이 구조는 입력이 모두 참일 때만 출력이 참이 되므로 AND 게이트와 동일한 특성을 갖습니다. 따라서 정답은 4번 AND 게이트입니다.
