철도신호기사 2022년 9번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설

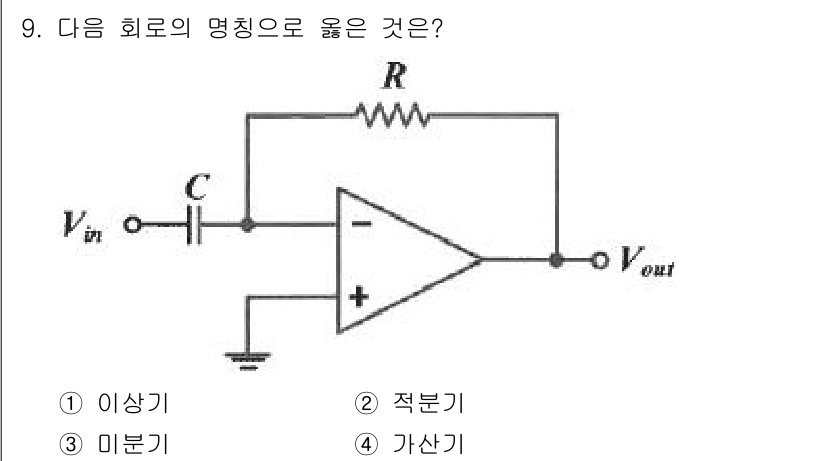

주어진 회로는 반전 증폭기 구성으로, 입력 전압 \(V_{in}\)이 반전 단자에 연결되고 출력 전압 \(V_{out}\)은 증폭되어 반환됩니다. 이 과정에서 입력 전압의 부호가 반전되며, 이로 인해 출력 전압도 반전된 형태로 생성됩니다. 따라서 정답은 3. 미분기입니다.
기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

주어진 회로는 반전 증폭기 구성으로, 입력 전압 \(V_{in}\)이 반전 단자에 연결되고 출력 전압 \(V_{out}\)은 증폭되어 반환됩니다. 이 과정에서 입력 전압의 부호가 반전되며, 이로 인해 출력 전압도 반전된 형태로 생성됩니다. 따라서 정답은 3. 미분기입니다.
