철도신호산업기사 2016년 기출문제 13번

Question

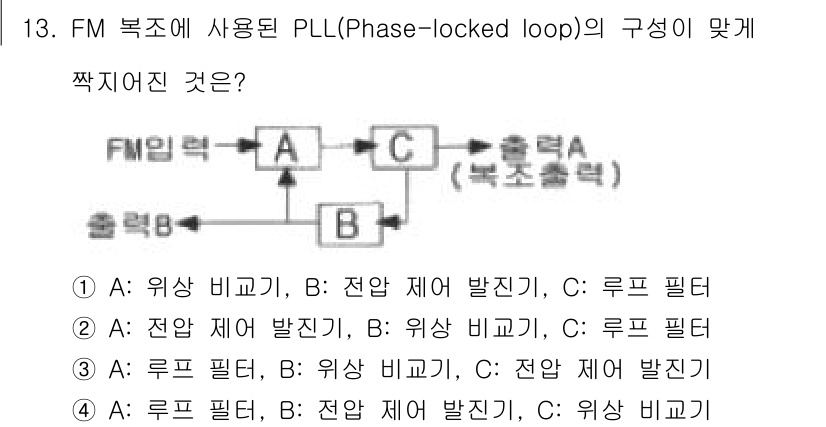

PLL(Phase-locked loop)에서 주파수 변조(FM) 신호를 ... 에 관한 핵심 기출문제

Accepted Answer

PLL(Phase-locked loop)에서 주파수 변조(FM) 신호를 처리할 때, A와 B 블록은 적절한 비율을 유지하여 위상 동기를 이룬다. 각 블록의 역할에서, A는 주파수 변조 신호를 생성하고, B는 기준 신호와의 위상 비교를 통해 제어한다. 따라서 올바른 구성은 1번으로, A는 위상 비교기, B는 전압 제어 발진기로 기능을 수행한다.
