철도신호산업기사 2016년 기출문제 80번

Question

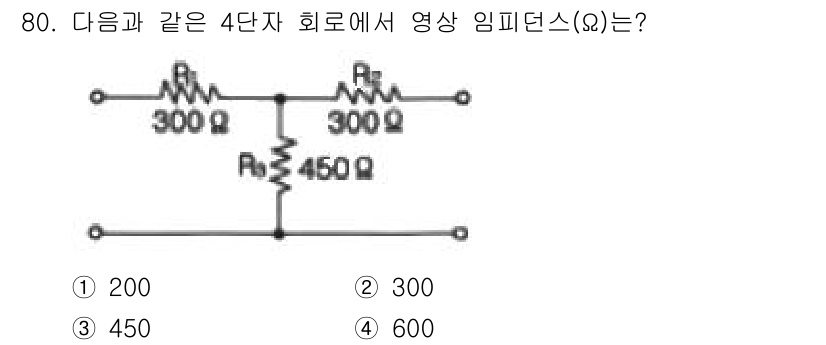

주어진 회로에서 저항 $R_1$과 $R_2$는 병렬 연결되어 있습... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 저항 $R_1$과 $R_2$는 병렬 연결되어 있습니다. 병렬 저항의 합산 공식인 $\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2}$를 사용하여 $R_1$과 $R_2$의 병렬 저항을 구하면 150Ω이 됩니다. 이후 이 결과와 $R_3$ (450Ω)를 직렬 연결하여 총 임피던스를 계산하면 최종적으로 600Ω이 됩니다.
