철도신호산업기사 2020년 기출문제 72번

Question

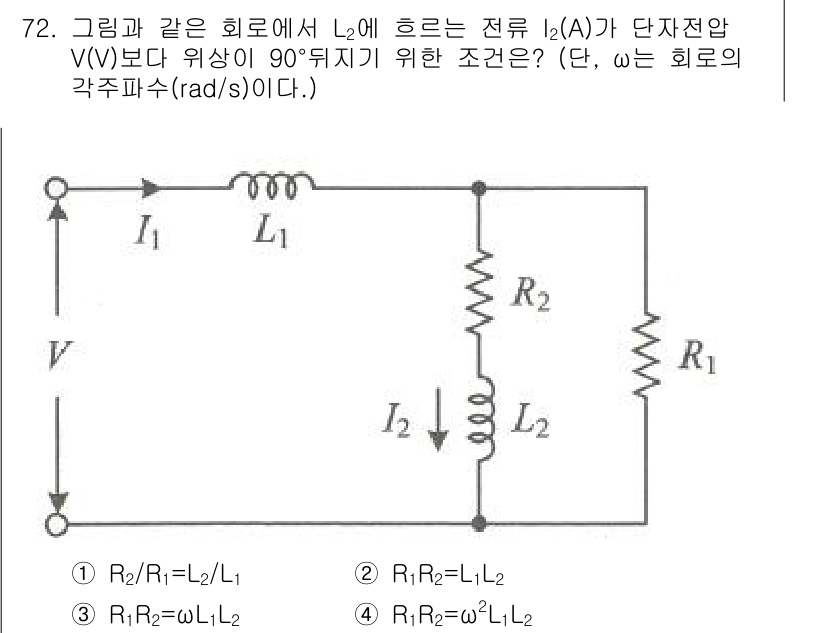

이 문제에서 주어진 회로는 두 개의 인덕터(L1, L2)와 저항(R1, ... 에 관한 핵심 기출문제

Accepted Answer

이 문제에서 주어진 회로는 두 개의 인덕터(L1, L2)와 저항(R1, R2)으로 이루어져 있습니다. 전류 I2가 전압 V보다 90° 위상 차를 갖기 위해서는 R1과 R2의 조합이 주파수 ω와 인덕터의 관계에 맞아야 합니다. 정답인 '4'는 이 조건을 만족시키는 관계식으로, R1R2 = ω²L1L2가 성립하여 90°의 위상 차이를 만듭니다.
