철도신호산업기사 2020년 기출문제 77번

Question

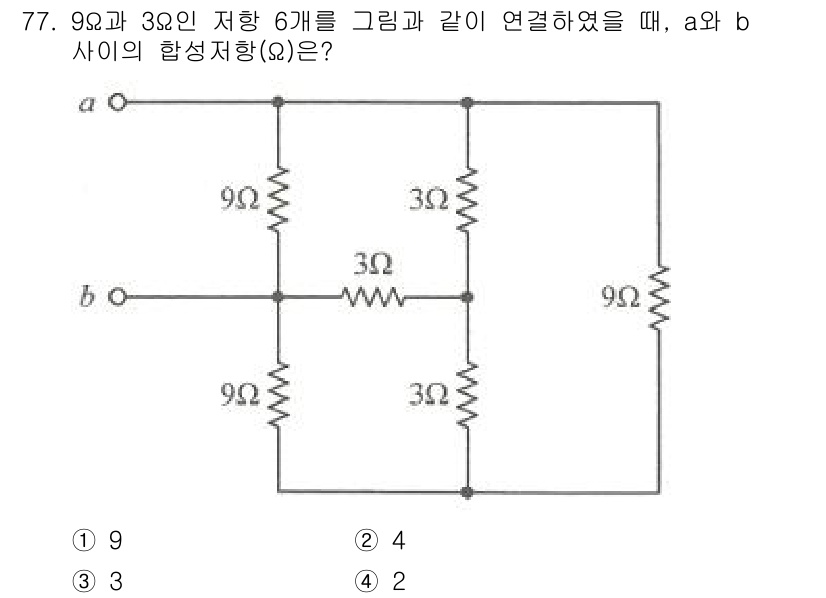

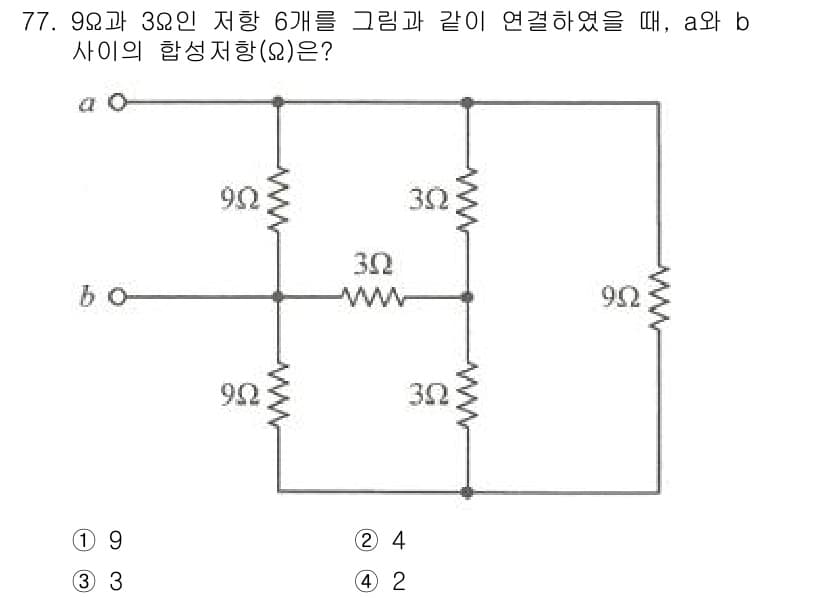

이 회로에서 a와 b 사이의 합성저항을 계산하기 위해, 저항기들을 병렬과... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 a와 b 사이의 합성저항을 계산하기 위해, 저항기들을 병렬과 직렬로 나누어 계산합니다. 3Ω 저항 두 개가 병렬로 연결되어 1.5Ω이 되고, 이와 9Ω 저항이 직렬로 연결되어 10.5Ω이 됩니다. 그 후, 이 값을 다시 3Ω 저항과 병렬로 연결하면, 최종적으로 a와 b 사이의 합성저항은 3Ω이 됩니다. 따라서 정답은 '3'입니다.
